Основная концепция модели:

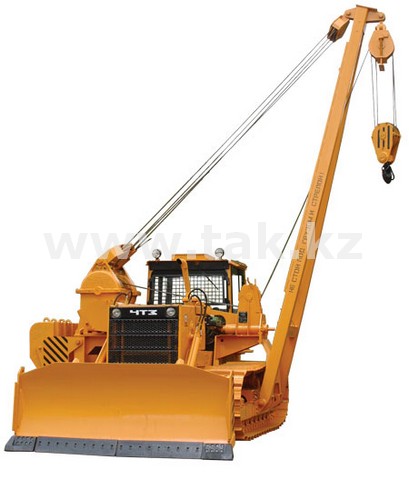

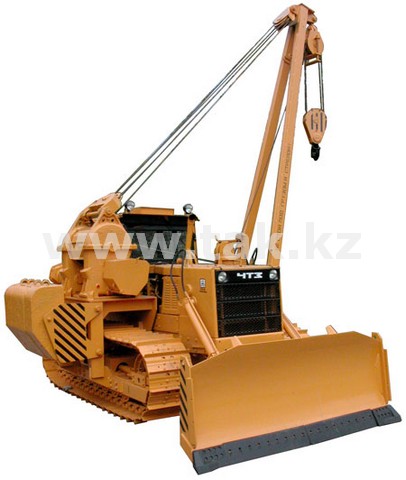

Трубоукладчик ТР12.22.01 предназначен для укладки трубопроводов в траншею, сопровождения очистных и изоляционных машин, а также для выполнения различных подъемно - транспортных работ при строительстве трубопроводов с наружным диаметром до 720 мм на грунтах обычных и с пониженной несущей способностью и подъема и перемещения единичных грузов.
Трубоукладчик предназначен для эксплуатации в макроклиматических районах с минимальной температурой воздуха до минус 40°С.
Технические характеристики:
Базовый трактор | Т10Б.2121 (в спецкомплектации) |
Эксплуатационная мощность двигателя, кВт (л.с.) при 1400 об/мин | 132 (180) |
Грузоподъемность номинальная (на плече 2,5 м), т | 12,5 |
Грузоподъемность максимальная (на плече 1.22м), т | 27 |
Момент грузовой устойчивости, т.м | 35 |
Максимальная высота подъема крюка, м | 5,4 |
Глубина опускания крюка при минимальном вылете крюка,м | 2,5 |
Скорость передвижения, км/ч: | |
вперед | 1,75-7,06 |
назад | 2,49-8,41 |
Расчетное максимальное тяговое усилие на ведущем колесе, т | 23 |
Среднее давление на грунт левой гусеницы (при использовании всего момента устойчивости и нагрузке на крюке 20 т), кгс/см. кв | 1,7 |
Эксплуатационная масса, кг | 28350 |
Емкость топливного бака, л | 300 |
Грузоподъемное оборудование: | |
Лебедка |
двухбарабанная, реверсивная, с много- дисковыми фрикционными муфтами включения и гидравлическим управлением |
Привод |
от верхнего вала коробки передач трактора через трехступенчатый редуктор, цепную передачу и карданный вал |
Тормоза | ленточные, нормальнозамкнутые |
Скорость подъема и опускания крюка, м/мин: | |
первая | 1,6-3,3 |
вторая | 6,2-13 |
третья | 16,4-34 |
