Назначение и область применения
Универсальная бурильная машина УБМ-85 предназначена строительства фундаментов быстровозводимых зданий и линий электропередач с помощью завинчивания винтовых свай.
Данная машина сочетает в себе бурильное оборудование и установки для погружения винтовых свай. Обладает мобильностью, передвигаясь по дорогам общего пользования без привлечения дополнительного транспорта.
Рассчитана на эксплуатацию в районах с умеренным климатом при температуре окружающей среды от −40 до +40ºC.
УБМ-85 разработана для:
бурение скважин (в том числе лидерных скважин) в грунтах I −IV категорий по СНиП VI −2 −82 (включая вечномёрзлые, а также высоко насыщенные влагой, с наличием плывунов и линз);
погружение винтовых свай и металлических анкеров.
Отличительные особенности УБМ-85
наличие электрического дистанционного управления;
навесное оборудование сменяется быстро и просто;
возможность осуществлять бурение на вылете стрелы;
для производства машин применяются самые современные конструкционные материалы и комплектующие.
Оборудование и инструмент
Электронная система безопасности с функциями:
координатной защиты;
соблюдения безопасных режимов работы;
информирования о несущей способности сваи;
отслеживания линейности погружения винтовой сваи;
сохранения информации о текущих параметрах работы в “чёрном ящике”.
Дистанционное электрическое управление:
управление по электрическому кабелю либо радиоканалу;
автономный переносной пульт;
максимальное удобство и широкий обзор;
возможность установки кабины оператора.
Быстросменное навесное оборудование:
Модульный вращатель обеспечивает простоту перехода от бурения к погружению винтовых свай.
Технологичность смены рабочего инструмента обеспечивается специально разработанным приспособлением (патент на изобретение № 2374391) для быстрого захвата сваи из горизонтального положения и установки его в рабочее положение (на пикет).
Дополнительная комплектация
Муфта МЗС-219
Муфта МЗС-325
Комплект накладок ТО-219
Комплект накладок ТО-325

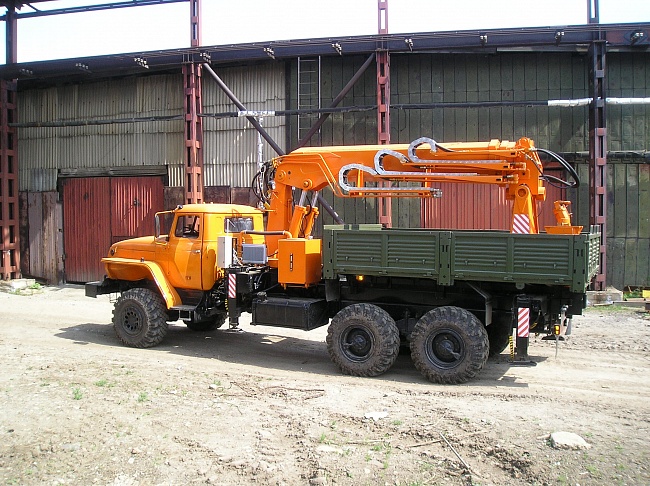

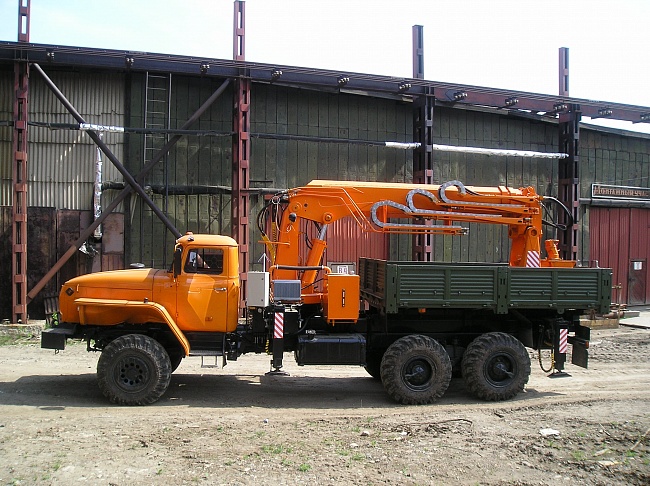

Универсальная бурильная машина УБМ-85 (Урал 4320)
Заказать товар
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Тех. информация
Характеристики
| Грузовой момент, т·м | 40,0 |
| Максимальный вылет телескопической стрелы, м | 12,0 |
| Угол подъёма стрелы от горизонтали, градусов | 80 |
| Угол опускания стрелы от горизонтали, градусов | 30 |
| Угол поворота колонны, градусов | 400 |
| Максимальный крутящий момент на бурильном инструменте, Н·м | 15000 |
| Глубина бурения шнековым буром диаметром до 630 мм, м | 20 |
| Глубина бурения шнековым буром диаметром до 800 мм, м | 8,0 |
| Глубина бурения шнековым буром диаметром до 1200 мм, м | 5,0 |
| Максимальный вылет при бурении, м | 11,5 |
| Минимальный вылет при бурении, м | 4,5 |
| Усилие пригруза на рабочем инструменте, кН | до 100 |
| Максимальный крутящий момент при погружении сваи, Н·м | 85000 |

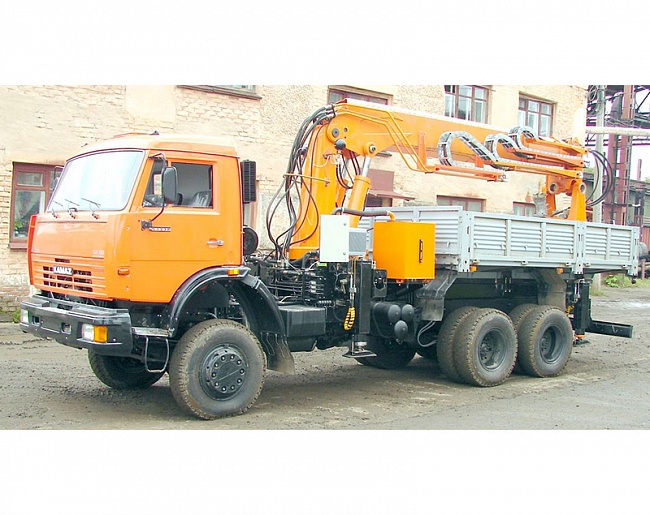

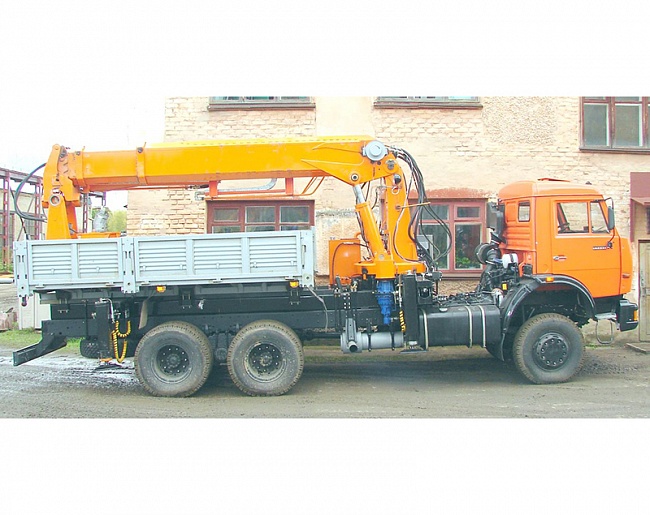

| Базовая машина | Урал-4320-0911 (6х6), КАМАЗ-43118 (6х6) |
| длина | 10100/9150 |
| ширина | 2550 |
| высота | 3850 |
| Масса размещаемого и перевозимого груза, кг | 3500 |
| Диапазон рабочих температур, оС | От минус 40 до плюс 40 |
