Назначение и область применения
МБШ-519 используется для бурения скважин под опоры линий электропередачи, свайные фундаменты и выполнения других задач.
Отличительные особенности МБШ-519
МБШ-519 применяется для бурения скважин диаметром 800 мм в грунтах I-IV категорий.
Механизм подачи состоит из тросового полиспаста и двух гидроцилиндров. Он обеспечивает подачу и выем инструмента.

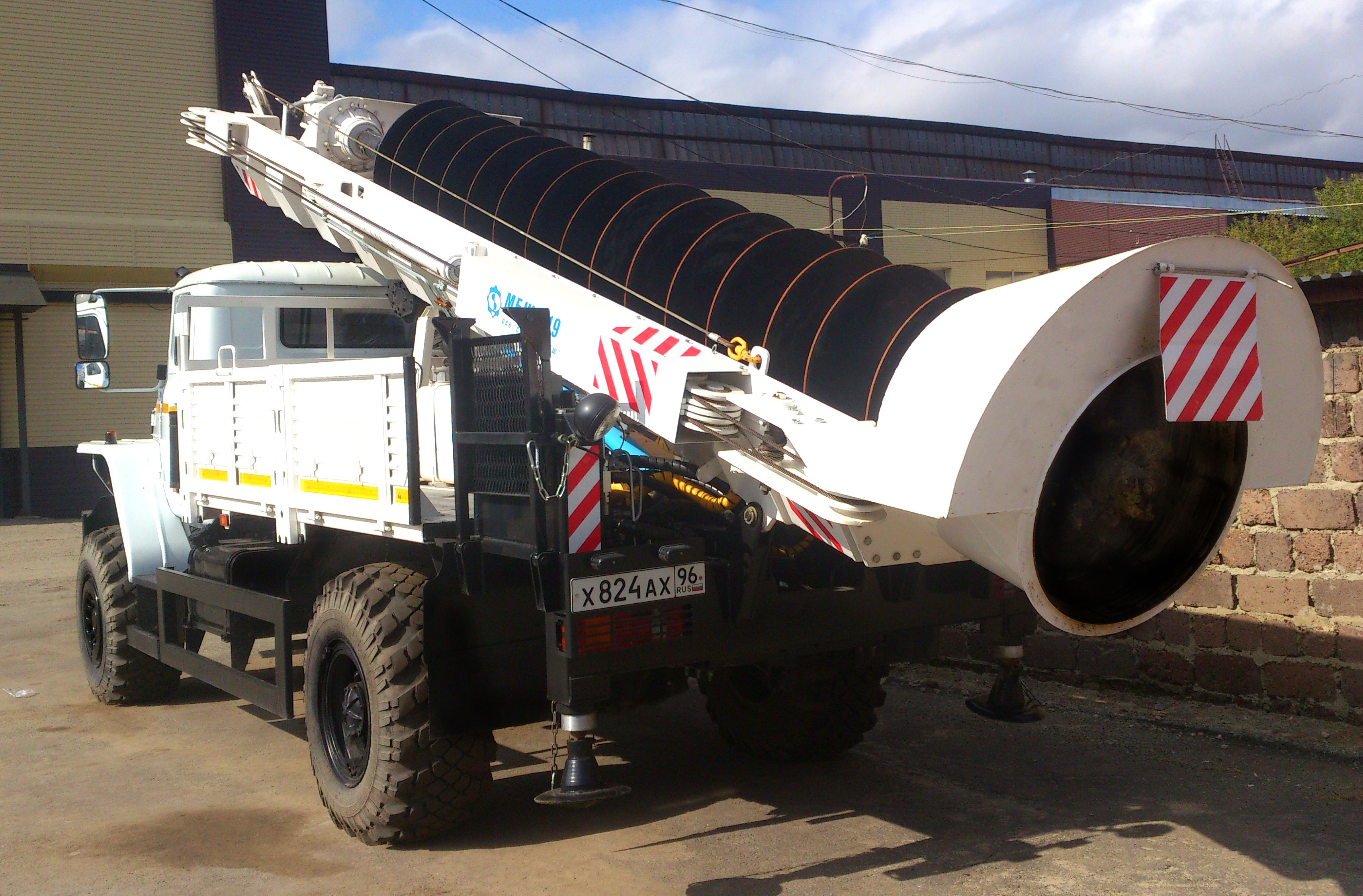

Специальный защитный раструб предохраняет устье скважины от засыпки во время бурения. Также он необходим для очистки отверстия от грунта после завершения работы при переводе мачты в транспортное положение.
Оборудование и инструмент
Бурильный инструмент:
Тип привода вращения — гидравлический.
Тип привода подачи — гидравлический.
МБШ-519 комплектуется:
дополнительным сварочным оборудованием ДСГ-01,
дополнительным крановым оборудованием.

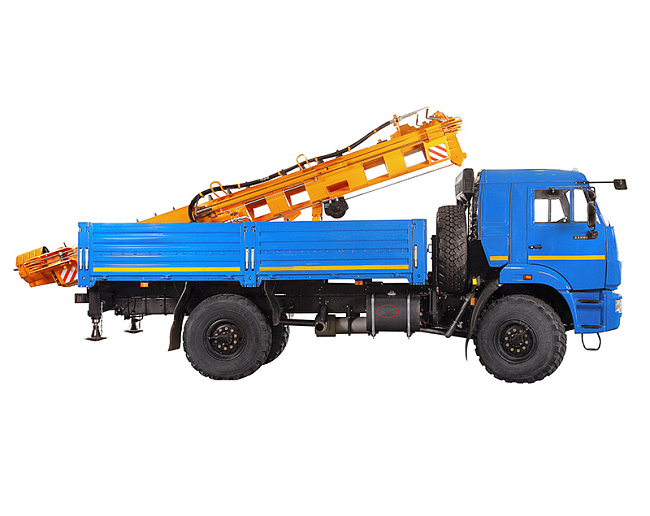

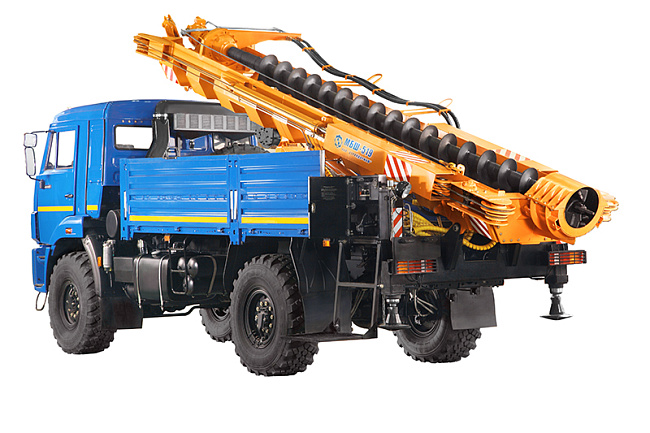

Машина бурильная шнековая МБШ-519
Заказать товар
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Тех. информация
Характеристики
| Максимальная глубина бурения, м | 5 |
| Диаметр бурения *, мм, не более | 360-800 |
| Способ бурения | Циклический |
| Максимальный крутящий момент на бурильном инструменте, Н·м | 14700 |
| Максимальная осевая нагрузка на бурильном инструменте при заглублении, кН | 39,2 |
| Максимальная осевая нагрузка на бурильном инструменте при выглублении, кН | 58,8 |
| Тип привода подачи бурильного инструмента | Гидравлический |
| Тип привода вращения бурильного инструмента | Гидравлический |
| Угол бурения, градусов | 45-95 |
| Частота вращения бур. инструмента, об./мин. (при оборотах двигателя 1400 об./мин.) | 20...80 |
| Техническая производительность (при бурении скважин диаметром 500 мм на глубину 3 м в немерзлых грунтах III категории), м/ч, не менее | 10 |
| Тип кранового оборудования | Гидравлический |
| Максимальная грузоподъемность кранового оборудования, кг | 2000 |
| Максимальная высота подъема грузового крюка, м | 6 |
| Базовая машина | УРАЛ-43206 |
| Кабина базового автомобиля | Однорядная |
| Продольный | 15 |
| Поперечный | 10 |
| длина | 9550 |
| ширина | 2500 |
| высота | 3990 |
