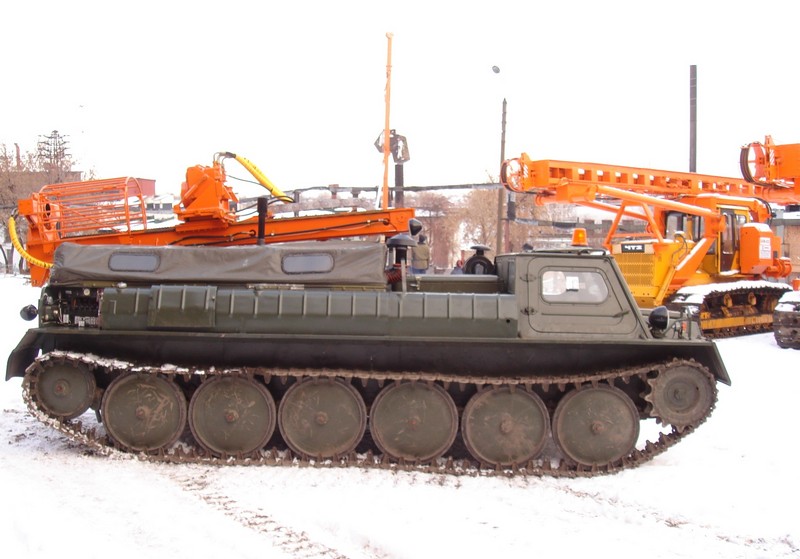

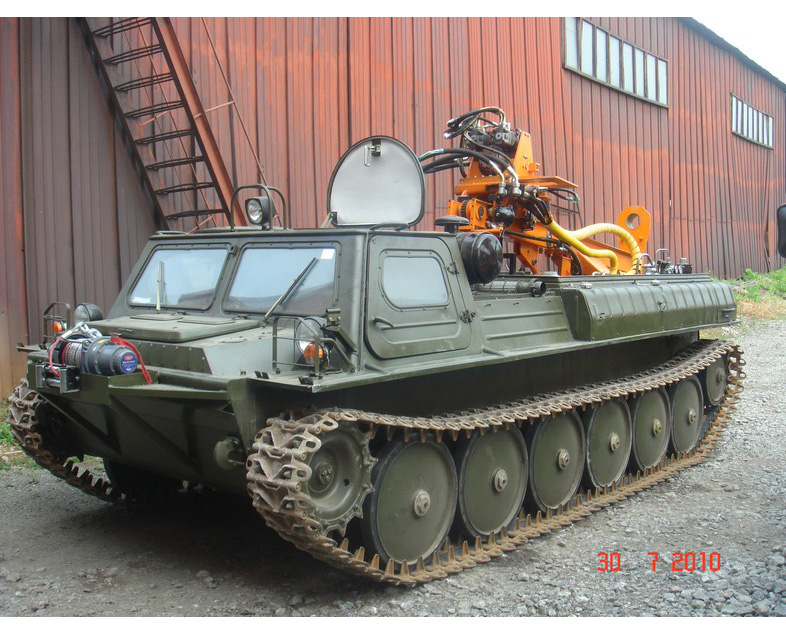

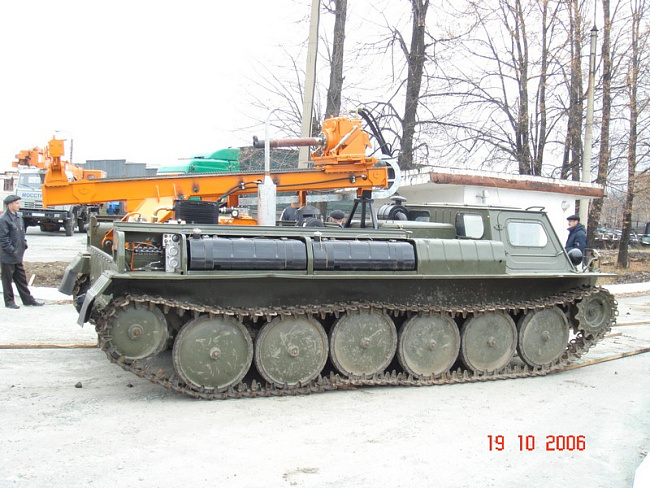

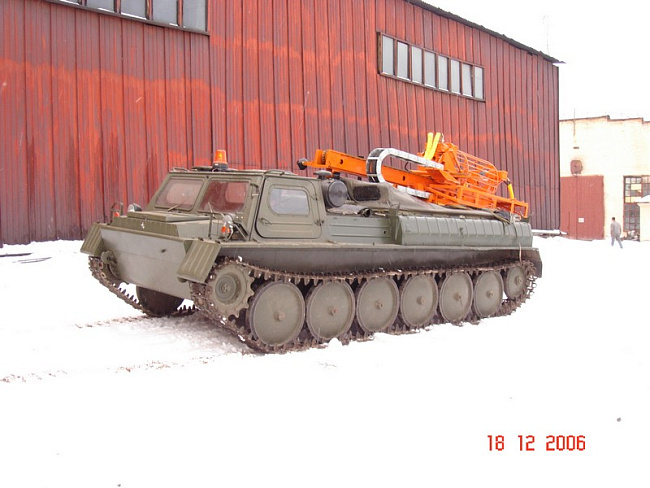

Буровая геологоразведочная машина БГМ-21

Назначение и область применения

Буровая геологоразведочная машина БГМ-21 с дополнительным оборудованием предназначена для бурения скважин при геофизических исследованиях грунтов или других геологоразведочных работах в условиях бездорожья, а также для бурения других скважин:

вращательным способом с очисткой забоя шнеком (в том числе полым); вращательным способом короткими рейсами с очисткой забоя грунтоносом, спиральным или ложковым бурами.

Отличительные особенности БГМ-21

Конструкция буровой установки обеспечивает:

установку бурового оборудования в вертикальное положение; углы въезда и съезда установки не менее 20 град.; свободный доступ к местам смазки и регулировки всех механизмов изделия; безопасность обслуживающего персонала.

Пульт управления представляет собой единый модуль и состоит из корпуса, гидрораспределителей, клапанной, управляющей, соединительной и трубопроводной арматуры, манометров, электрического щита.

Буровое геологоразведочное оборудование состоит из:

оборудования на базе (пульт управления, насосная станция, гидрооборудование, рама).

Буровое оборудование представляет собой буровой лафет (сварной цельнометаллический корпус), на котором установлены:

направляющие для перемещения вращателя; кронштейн крепления гидроподъёмника; кронштейны установки лафета на раму; места для крепления механизма подачи, люнета, ограждения и элементов гидрооборудования; механизм подачи бурильного инструмента; механизм поперечного смещения вращателя; вращатель; элементы гидропривода.

Поперечное смещение вращателя осуществляется гидроцилиндром и обеспечивает:

беспрепятственное наращивание и разборку шнековой колонны; свободный доступ к колонне полых шнеков для подачи пиротехнического заряда на забой; возможность одновременного натяжения цепей механизма подачи; развернутый на 180 градусов гидроцилиндр подачи обеспечивает большее усилие для извлечения бурового инструмента.

Гидросистема включает в себя:

масляный бак; калорифер с электровентилятором; фильтр; указатели температуры и давления рабочей жидкости; распределители; гидромоторы; гидронасосы; гидроцилиндры; регулирующую и предохранительную аппаратуру; рукава высокого давления; трубопроводы с уплотнением по разъёмам врезными кольцами.

Конструкция привода гидравлического и систем управления установкой обеспечивает:

установку бурового оборудования в рабочее и транспортное положения; подачу бурового инструмента вверх и вниз; поперечное (горизонтальное) смещение вращателя; плавное бесступенчатое регулирование скорости вращения и подачи бурильного инструмента; реверс вращения бурильного инструмента; визуальный контроль давления рабочей жидкости в гидросистеме; заправку и слив, контроль уровня и температуры рабочей жидкости, кондиционирование и очистку рабочей жидкости в процессе эксплуатации; защиту гидросистемы от перегрузки давлением свыше допустимого; отсутствие контакта трубопроводов с элементами конструкции, а также друг с другом вне мест крепления.

Дополнительное оборудование

Дополнительная установка кассеты для шнеков предназначена для складирования и перевозки шнеков и должна:

обеспечивает надёжную фиксацию шнеков при работе и переезде ( в том числе при рабочем положении лафета); крепится на буровом лафете в непосредственной близости от рабочей зоны; имеет ёмкость на 12 полых шнеков диаметром 108 мм и длиной 1500 мм.

Дополнительное ограждение рабочей зоны обеспечивает:

защиту персонала от случайного попадания в зону вращения шнека; отключение вращения бурового инструмента при открывании.
