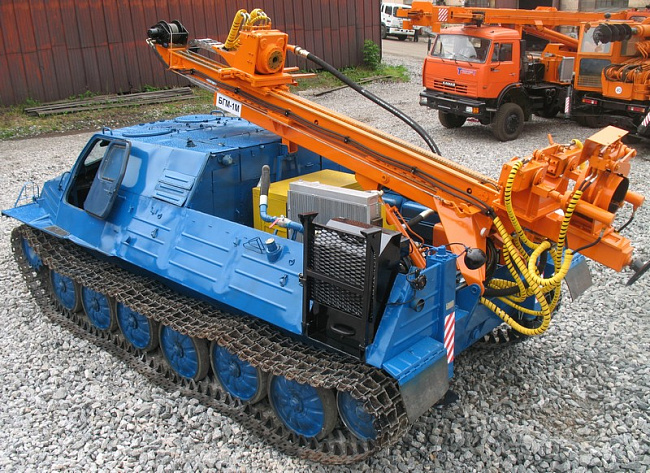

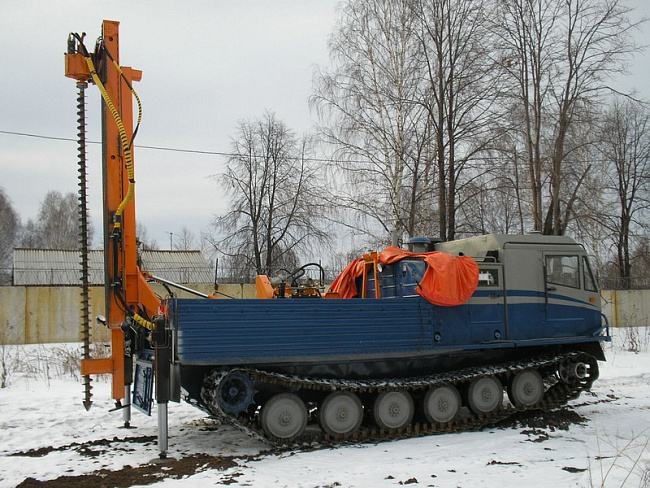

Буровая геологическая машина БГМ-1М

Назначение и область применения

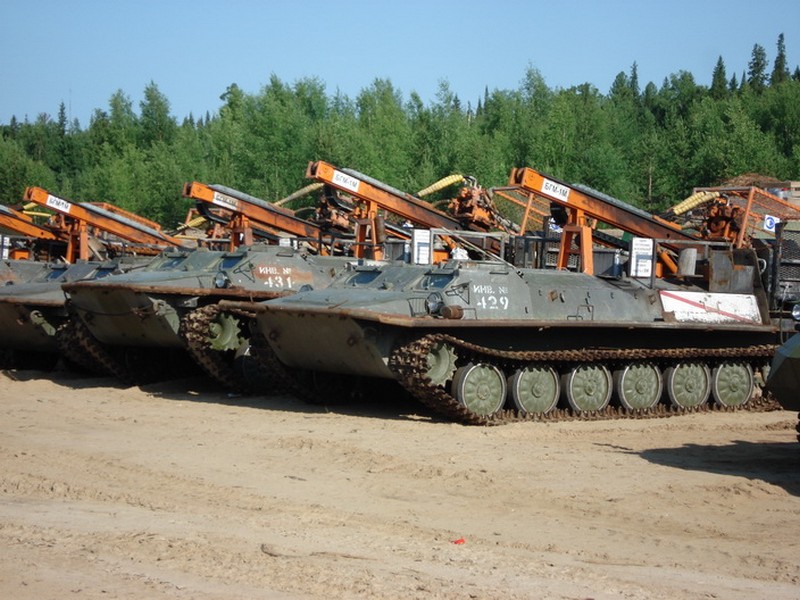

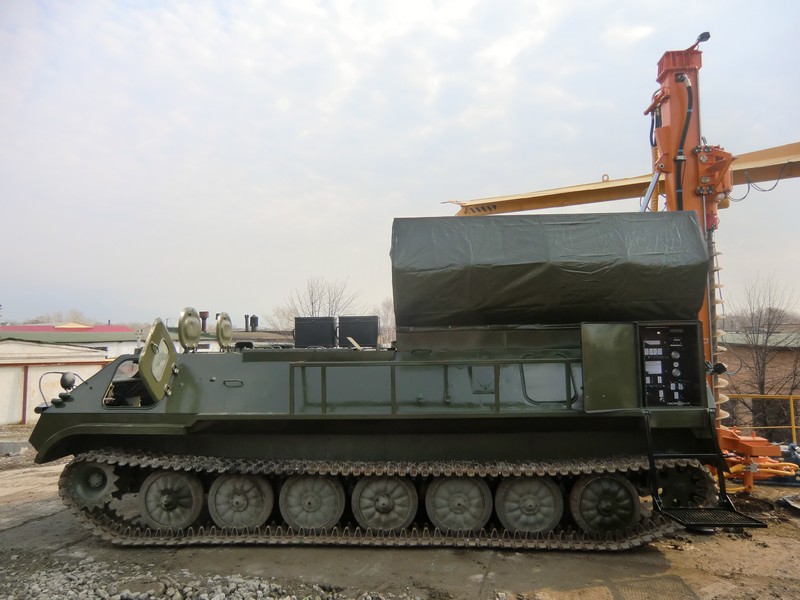

Буровая геологическая машина БГМ-1М предназначена для бурения геофизических и структурно-поисковых скважин на газ и нефть, взрывных и водозаборных скважин, а также для разведки твердых полезных ископаемых, различных строительных материалов и подземных вод. БГМ-1М базируется на гусеничном вездеходе МТЛБ, что облегчает ее эксплуатацию в труднопроходимых местностях.

БГМ-1М рассчитана на применение в районах с умеренным климатом и температурой от - 40º С до + 40º С. Машина предназначена для наклонного и вертикального бурения при проведении инженерно-геологических, гидрогеологических, геофизических, строительных и структурно-поисковых работ. Оборудование оптимально для бурения в грунтах до VI категории, включая насыщенные влагой (с наличием плывунов и линз) и вечномерзлые.

БГМ-1М осуществляет:

Шнековое бурение; Бурение пустотелым шнеком; Бурение с продувкой; Бурение с промывкой; Колонковое бурение. Бурение производится шнековым, ударно-канатным, а также вращательным с промывкой или продувкой скважины способом.

Оборудование и инструмент

Бурильная мачта - мачта машины оснащена двойным лафетом (подвижным и неподвижным), что позволяет осуществлять вертикальное смещение на 800 мм. Вращатель бурильного инструмента оснащен гидростатической трансмиссией, имеет два режима вращения и возможность бокового смещения.Благодаря особой конструкции вращателя, обеспечивается точность и плавность управления, простота стыковки бурильных труб и, соответственно, высокая производительность машины. Опорный стол предусмотрен в конструкции бурильной мачты. Стол предназначенный для проведения работ по стыковке шнеков и бурильных штанг. Гидравлический зажим для штанг представляет собой опорный стол, оборудованный механизмом фиксации с гидравлическим приводом. Зажим исключает необходимость использовать подкладную вилку, что ускоряет стыковку и расстыковку штанг.
