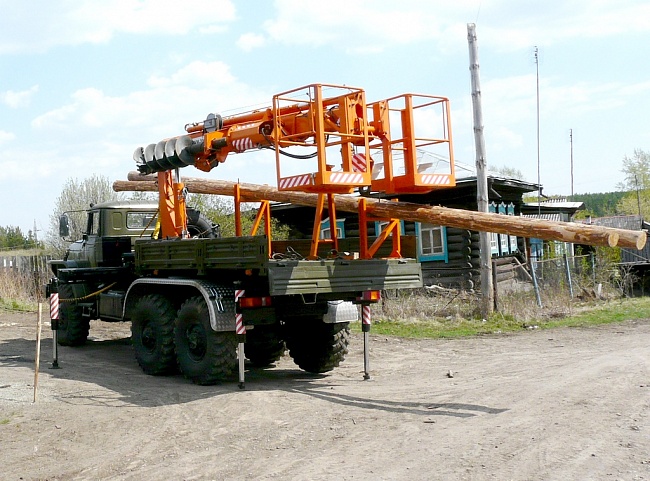

Многофункциональный кран-манипулятор МКМ-200 (УРАЛ 4320)

Назначение и область применения

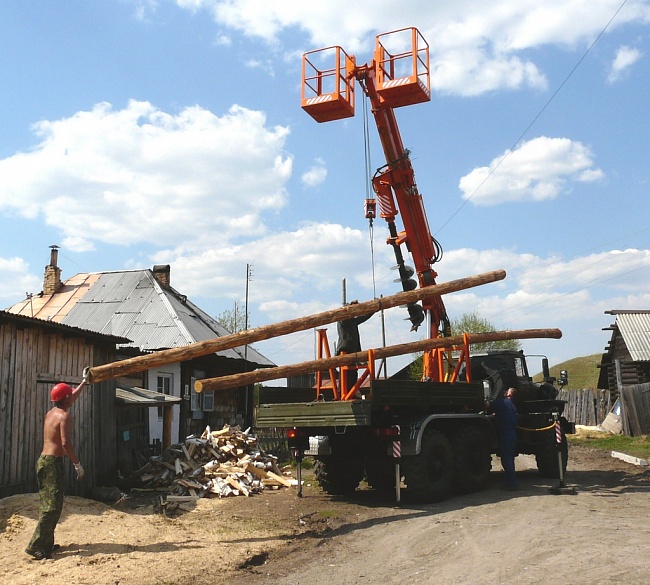

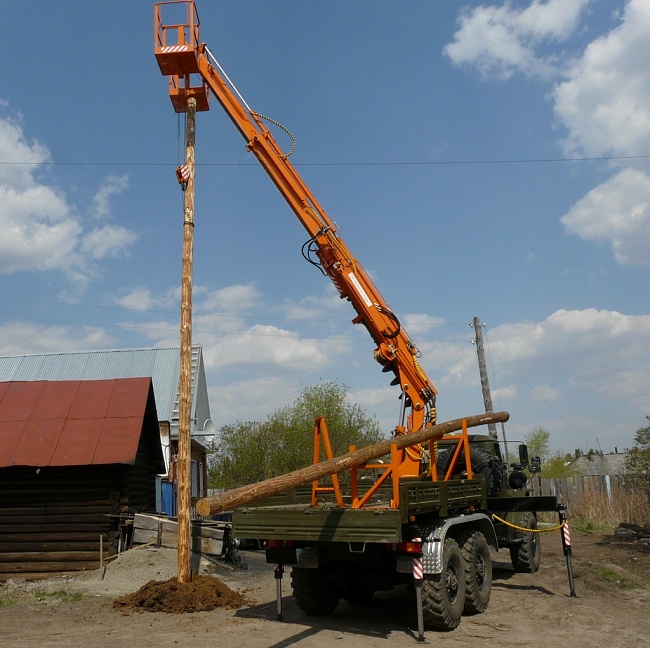

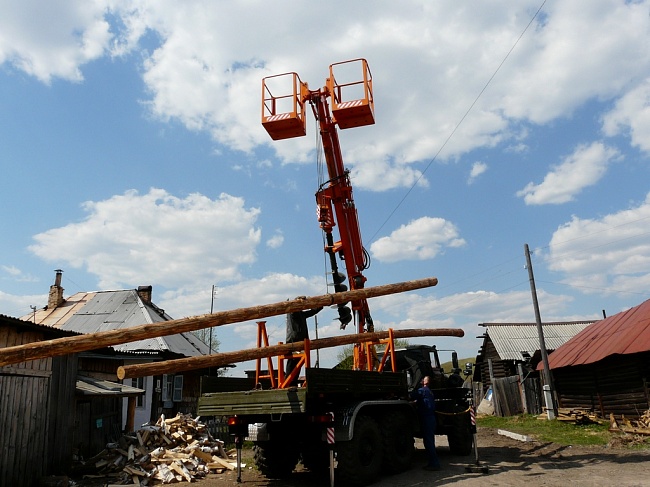

МКМ-200 - многофункциональный кран-манипулятор. Машина предназначена для решения задач электроэнергетической отрасли: бурения скважин под опоры линий электропередач и связи, установки ЛЭП, выполнения строительных, монтажных и сервисных работ на высоте. Также МКМ-200 применяется для доставки, погрузки/разгрузки, подъема оборудования, инструментов, материалов, различных длинномерных и крупногабаритных грузов.

Кран-манипулятор отличается маневренностью и хорошей проходимостью, способен стабильно эффективно выполнять задачи в самых сложных условиях. Конструктивные особенности МКМ-200 гарантируют удобство и полную безопасность осуществления работ.

Дополнительно МКМ-200 может быть использован для:

погружения винтовых свай и анкеров; устройства буронабивных свай; выполнения задач малоэтажного коттеджного строительства; монтажа и ремонта рекламных щитов; кронирования деревьев и кустарников вдоль ЛЭП; дорожного строительства и пр. Отличительные особенности МКМ-200

Широкий функционал в единице техники:

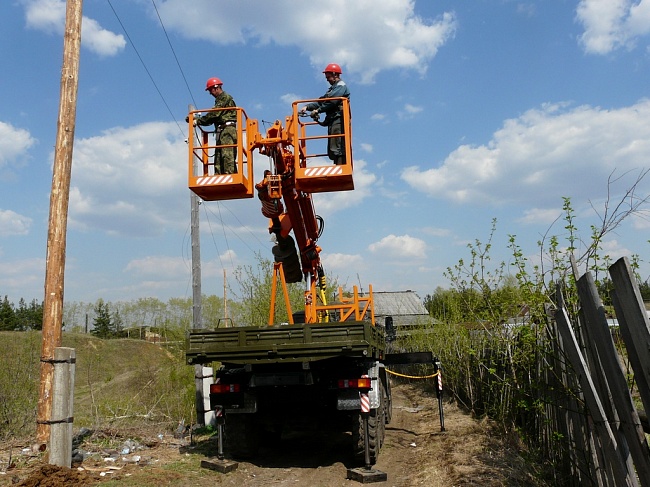

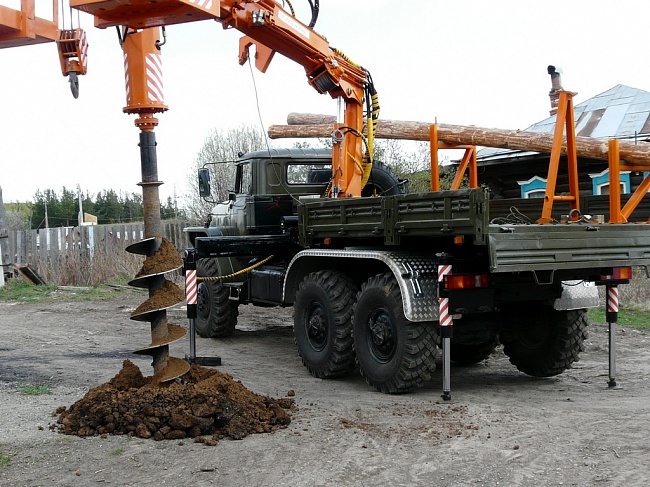

кран грузоподъёмностью 4,0 т; телескопический подъёмник с высотой подъёма люльки 13,3 метра; бурильная установка не уступающая специальным бурильным машинам аналогичного класса (глубина 4,2 ¸ 8 м, Æ 0,2 ¸ 0,8 м; Мкр=630 кг•м, n=60¸75 об/мин); внедорожный бортовой автомобиль. Способность МКМ-200 бурить на вылете телескопической стрелы дает следующие преимущества: удобство работы в сложных ландшафтных условиях (водоёмы, болота, овраги, тесная застройка и др.); широкая рабочая зона - с одной установки можно охватить несколько рабочих точек; точность позиционирования бурильного инструмента; возможность быстро сменить бурильный инструмент; бурение под углом; применение широкого диапазона типоразмеров бурильного инструмента. Двухпоточная гидросхема обеспечивает:

раздельный гидропривод бурильного инструмента и рабочих операций манипулятора; стабильную мощность на бурильном инструменте (не падает при управлении манипулятором); возможность отключения одного контура (снижение расхода топлива). Пропорциональное гидравлическое управление с LS-системой делает управление краном-манипулятором удобным и безопасным:

возможность плавного изменения скорости рабочих механизмов; точные движения исполнительных механизмов; плавный пуск и остановка (возможность исключить динамические нагрузки при работе подъёмника и работе с грузом); независимость скорости работы от величины нагрузки. Дистанционное электрическое управление обеспечивает максимальное удобство оператора:

оператор может занимать наиболее удобное положение в каждой конкретной ситуации; возможность управлять из люльки подъёмника; удобство управления при бурении (удобный обзор); управление по радиоканалу (переносной пульт управления не связан кабелем с машиной); в случае необходимости возможно подключение переносного пульта управления через кабель. МКМ-200 гарантирует безопасность ведения работ, исключает возможность ошибки оператора:

контроль установки опор; контроль допустимой нагрузки крана; контроль допустимой нагрузки люльки; визуализация текущей загрузки крана; контроль рабочего сектора; кнопки аварийной остановки и подачи звукового сигнала на пультах управления; автоматическое выравнивание люльки подъёмника по всей рабочей зоне, обеспечивает значительно большую безопасность в сравнении с широко применяемым на иностранной технике гравитационным выравниванием; При работе с пульта основные рычаги управления блокируются, что исключает возможность случайного управления двумя людьми. Оборудование и инструмент бурильное оборудование (ДБО) без инструмента*; телескопический подъемник (люлька); Бурильное оборудование для бурения скважин в грунтах I–IV категорий по СНиП IV-2-82. Используемый инструмент: шнек (телескопический), секции для наращивания шнека, бур. * количество и типоразмеры инструмента заказываются отдельно

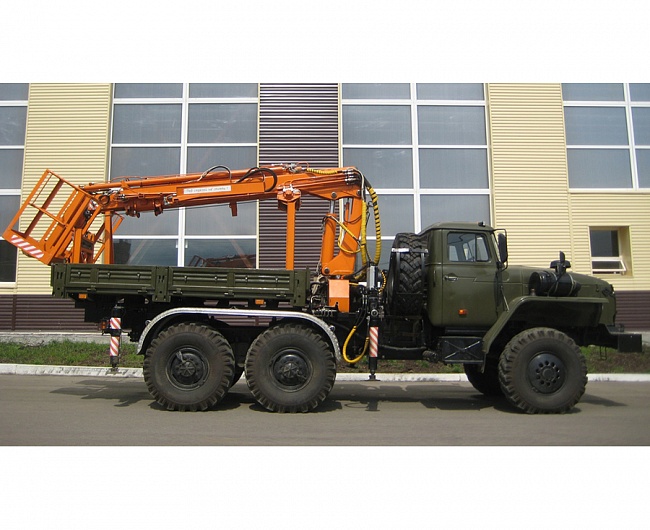

МКМ-200 выпускается на базе автомобилей:

КамАЗ 5350 (6х6); КамАЗ 43502 (4х4); Урал 4320-0111 (6х6); Урал 4320-0911 (6х6, шестиместна кабина).
