Сваебойные гидравлические молоты HR30, HR40 и HR50 предназначаются для погружения в грунт шпунтов и свай, выполненных из металла или железобетона. Сфера применения: устройство фундаментов гражданских и промышленных строительных объектов, строительство мостов, прокладка трубопроводов, ЛЭП и т. п.
HR30

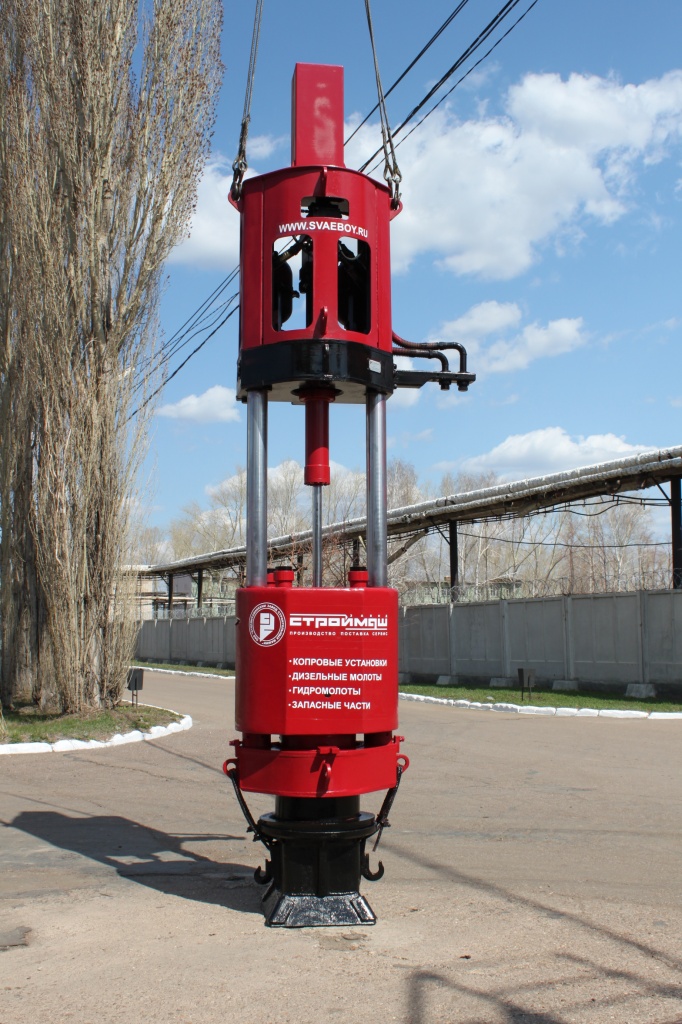

Гидравлический молот HR30 навешивается на машину копровую L2712 на базе трактора Т10МБ (или болотоходного Т170МБ). Это наиболее распространенный тип сваебойной установки в России и СНГ. Молот приводится в действие модернизированной гидравлической системой машины с приводом от базового трактора.
HR40, HR50

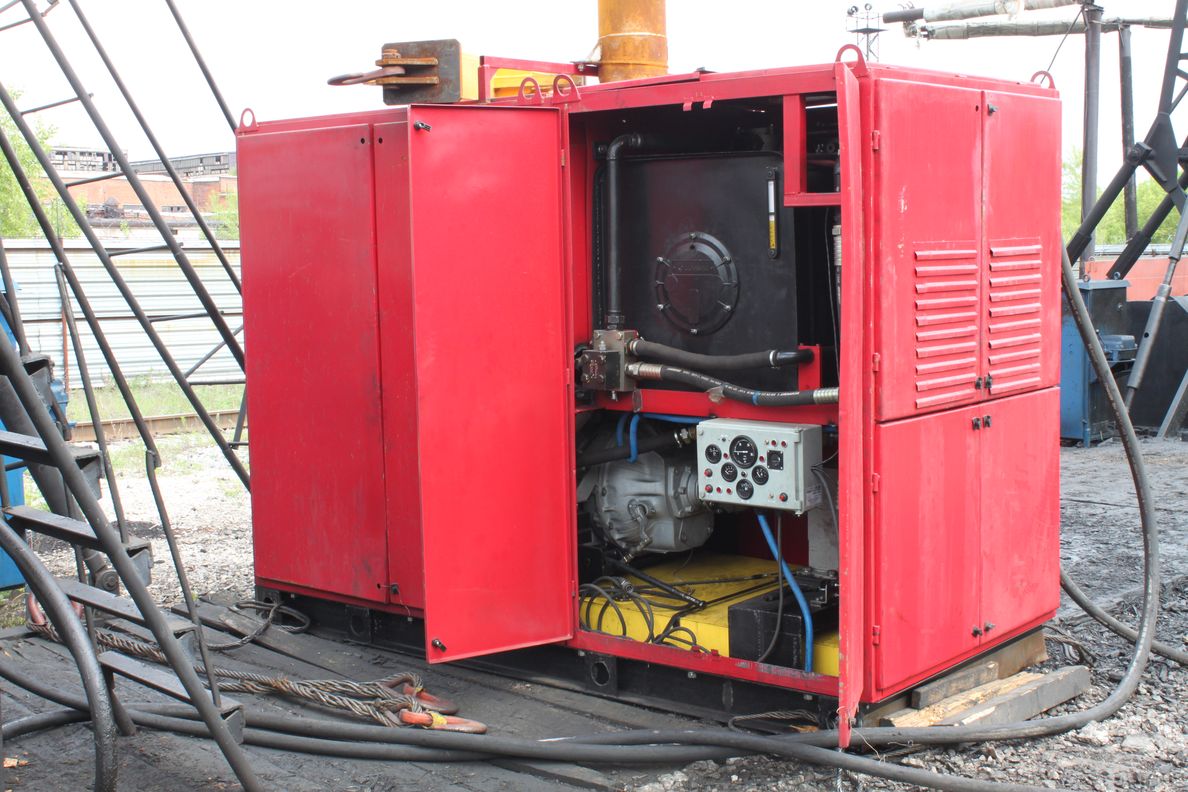

Модели HR40 и HR50 используются в качестве навесного оборудования на самоходные гусеничные дизель-электрические краны ДЭК, МКГРД. Гидравлический молот приводится в действие гидравлической дизельной станцией СГД-001, оснащенной автономным силовым агрегатом ЯМЗ 238М2.
Наголовники
Погружение в грунт шпунтов и свай производится с применением ударных наголовников. Завод изготавливает наголовники размером 300х300 мм, 350х350 мм, а также других типоразмеров по согласованию с заказчиком.
Преимущества:
- использование гидравлического молота позволяет в кратчайшие сроки и с минимальными финансовыми затратами обустраивать забивные фундаменты в грунтах различных типов, практически в любых климатических и экологических условиях;
- режимы работы молота (частота и энергия удара) регулируются, что позволяет повысить эффективность передачи удара на твердых и упругих грунтах (преодолевать сопротивление скальных и насыпных грунтов), избежать повторных подъемов и сбросов ударной части при погружении сваи в мягкий грунт (безостановочно работать на слабых грунтах);
- регулируемая энергия удара и применение качественного полимерного амортизатора позволяют обеспечивать щадящий режим при забивке железобетонных свай;
- работая на высоких частотах, молот способен без предварительного бурения забивать сваи в мерзлый грунт;
- сейсмическая безопасность молота: воздействие на грунт минимально, сваебойные работы могут проводиться в плотно застроенных районах города без какой-либо опасности для близкорасположенных зданий;
- экологическая чистота установки: надежная защита гидравлической системы от утечек рабочих жидкостей, отсутствие выхлопных газов; достаточно низкий уровень шума при работе;
- удобное управление: при помощи выносного пульта копровщик управляет процессом забивки сваи, находясь на своем рабочем месте; гидромолот имеет конструкцию, аналогичную дизельному штанговому молоту DR25, он прост в управлении и обслуживании, что позволяет копровщикам, ранее работавшим лишь с дизельными установками, переучиться в короткие сроки.
Для того чтобы приобрести сваебой, отвечающий поставленным задачам, необходимо определиться с выбором гидравлического молота, исходя из технических характеристик устройства. В ряде случаев заказчик имеет возможность выбрать и наиболее подходящий для его задач базовый транспорт для установки молота. Под заказ могут быть изготовлены наголовники необходимого размера.
Технические характеристики
|
| HR30 МСГШ
2-3000-103 | HR40 МСГШ
2-4000-101 | HR50 МСГШ
2-5000-101 |
| Масса ударной части, т | 3000 | 4000 | 5000 |
| Расчетная энергия удара при максимальном ходе ударной части, не менее, кДж | 36 | 50 | 60 |
| Максимальный ход ударной части, мм | 1000 | 1200 | 1000 |
| Максимальное число ударов в минуту при максимальном ходе ударной части | 60 | 50 | 60 |
| Расход рабочей жидкости, л/мин | 200-240 | 230-240 | 250 |
| Рабочее давление, МПа | 16-19 | 16-20 | 25 |
| Конструктивная масса молота (с наголовником), не более, кг | 5800 | 6500 | 9000 |
| Ширина захватов, мм | 360+5 | 360+5 | 500х80;625* |
| Рабочая гидравлическая жидкость | Масло гидравлическое ВМГЗ ТУ 38.101479 | ||
| Эквивалентный уровень шума, дБа | 90 | 92 | 95 |
| Габаритные размеры, мм | |||
| длина | 1000 | 1000 | 850 |
| ширина (с кронштейном) | 1600 | 1600 | 1650 |
| высота с наголовником | 5300 | 5800 | 5900 |
| Базовая машина | L2712 | ГМК125, ГМК145, ГМК165 | |
* - по требованию заказчика
