Назначение и область применения

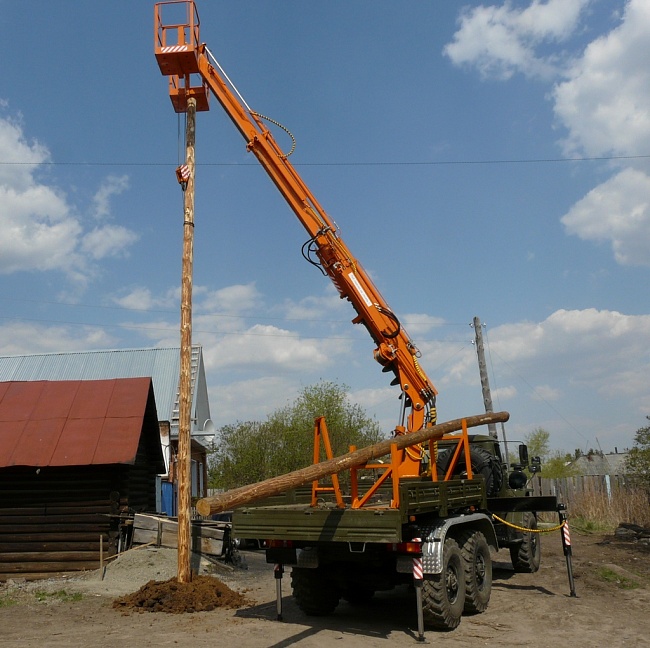

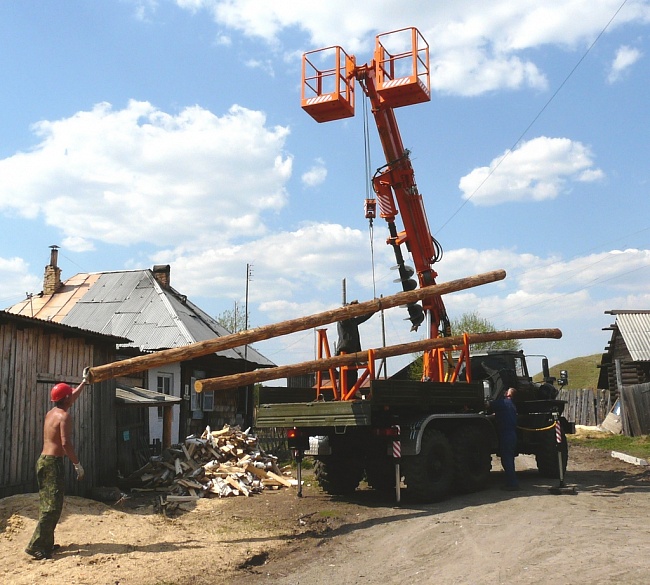

МКМ-200 - многофункциональный кран-манипулятор. Машина предназначена для решения задач электроэнергетической отрасли: бурения скважин под опоры линий электропередач и связи, установки ЛЭП, выполнения строительных, монтажных и сервисных работ на высоте. Также МКМ-200 применяется для доставки, погрузки/разгрузки, подъема оборудования, инструментов, материалов, различных длинномерных и крупногабаритных грузов.
Кран-манипулятор отличается маневренностью и хорошей проходимостью, способен стабильно эффективно выполнять задачи в самых сложных условиях. Конструктивные особенности МКМ-200 гарантируют удобство и полную безопасность осуществления работ.
Дополнительно МКМ-200 может быть использован для:
погружения винтовых свай и анкеров;
устройства буронабивных свай;
выполнения задач малоэтажного коттеджного строительства;
монтажа и ремонта рекламных щитов;
кронирования деревьев и кустарников вдоль ЛЭП;
дорожного строительства и пр.
Отличительные особенности МКМ-200
Широкий функционал в единице техники:
кран грузоподъёмностью 4,0 т;
телескопический подъёмник с высотой подъёма люльки 13,3 метра;
бурильная установка не уступающая специальным бурильным машинам аналогичного класса (глубина 4,2 ¸ 8 м, Æ 0,2 ¸ 0,8 м; Мкр=630 кг•м, n=60¸75 об/мин);
внедорожный бортовой автомобиль.

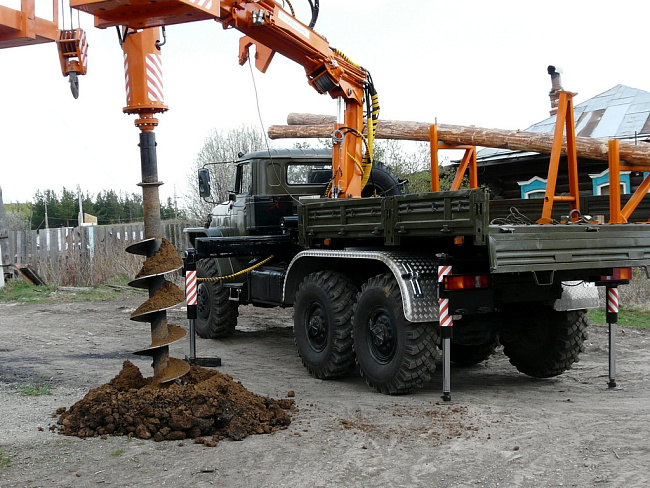

Способность МКМ-200 бурить на вылете телескопической стрелы дает следующие преимущества:
удобство работы в сложных ландшафтных условиях (водоёмы, болота, овраги, тесная застройка и др.);
широкая рабочая зона - с одной установки можно охватить несколько рабочих точек;
точность позиционирования бурильного инструмента;
возможность быстро сменить бурильный инструмент;
бурение под углом;
применение широкого диапазона типоразмеров бурильного инструмента.
Двухпоточная гидросхема обеспечивает:
раздельный гидропривод бурильного инструмента и рабочих операций манипулятора;
стабильную мощность на бурильном инструменте (не падает при управлении манипулятором);
возможность отключения одного контура (снижение расхода топлива).
Пропорциональное гидравлическое управление с LS-системой делает управление краном-манипулятором удобным и безопасным:
возможность плавного изменения скорости рабочих механизмов;
точные движения исполнительных механизмов;
плавный пуск и остановка (возможность исключить динамические нагрузки при работе подъёмника и работе с грузом);
независимость скорости работы от величины нагрузки.
Дистанционное электрическое управление обеспечивает максимальное удобство оператора:
оператор может занимать наиболее удобное положение в каждой конкретной ситуации;

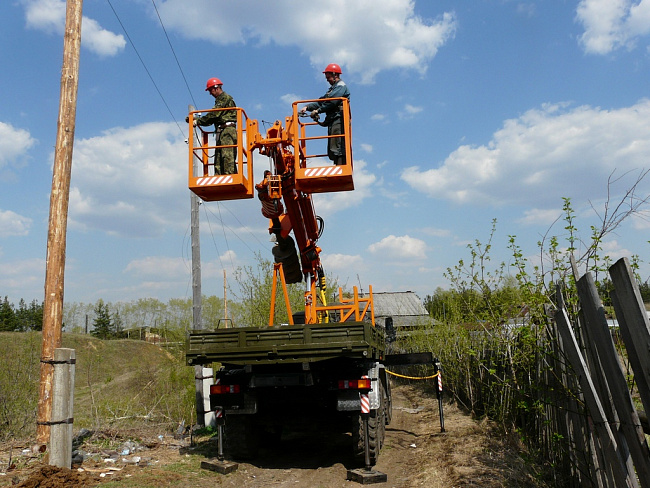

возможность управлять из люльки подъёмника;
удобство управления при бурении (удобный обзор);
управление по радиоканалу (переносной пульт управления не связан кабелем с машиной);
в случае необходимости возможно подключение переносного пульта управления через кабель.
МКМ-200 гарантирует безопасность ведения работ, исключает возможность ошибки оператора:
контроль установки опор;
контроль допустимой нагрузки крана;
контроль допустимой нагрузки люльки;
визуализация текущей загрузки крана;
контроль рабочего сектора;
кнопки аварийной остановки и подачи звукового сигнала на пультах управления;
автоматическое выравнивание люльки подъёмника по всей рабочей зоне, обеспечивает значительно большую безопасность в сравнении с широко применяемым на иностранной технике гравитационным выравниванием;
При работе с пульта основные рычаги управления блокируются, что исключает возможность случайного управления двумя людьми.
Оборудование и инструмент
бурильное оборудование (ДБО) без инструмента*;
телескопический подъемник (люлька);
Бурильное оборудование для бурения скважин в грунтах I–IV категорий по СНиП IV-2-82.
Используемый инструмент: шнек (телескопический), секции для наращивания шнека, бур.
* количество и типоразмеры инструмента заказываются отдельно
МКМ-200 выпускается на базе автомобилей:
КамАЗ 5350 (6х6);
КамАЗ 43502 (4х4);
Урал 4320-0111 (6х6);
Урал 4320-0911 (6х6, шестиместна кабина).

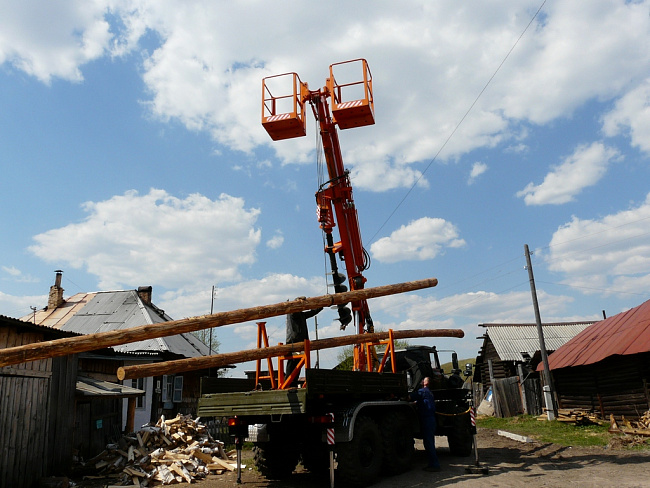

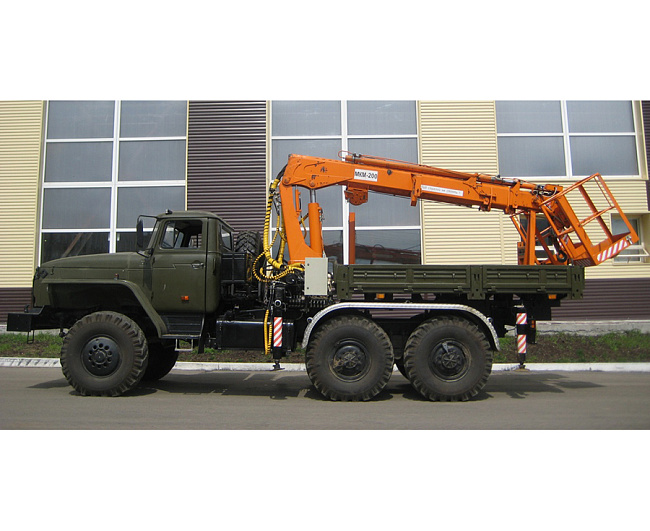

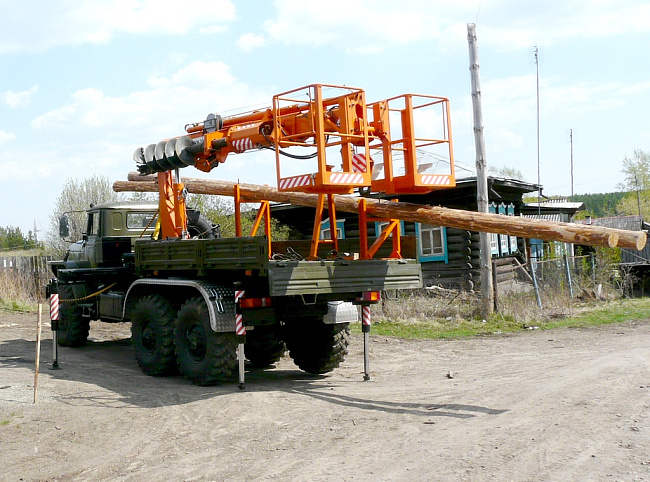

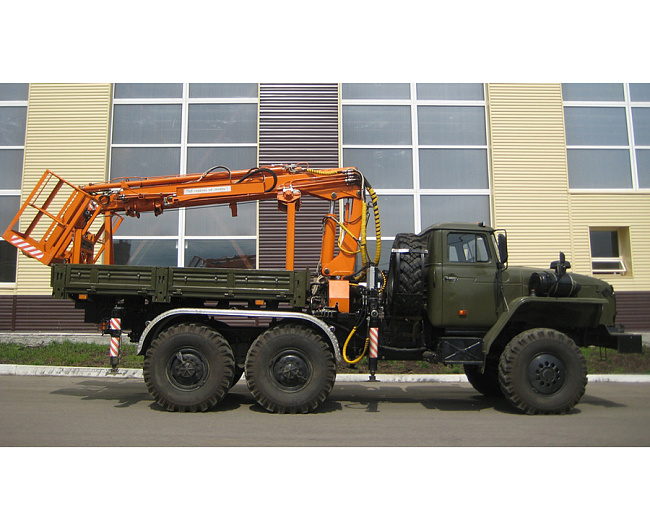

Многофункциональный кран-манипулятор МКМ-200 (УРАЛ 4320)
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Тех. информация
Характеристики
Базовая машина | КАМАЗ-43502 (4х4) КАМАЗ-5350 (6х6) Урал-4320-0111 (6х6) Урал-4320-0911 (6х6, шестиместная кабина) |
длина | 8340 / 8400 / 8900 / 9900 |
ширина | 2550 |
высота | 3900 |
Масса полная, кг | 12700 / 17000 / 17300 / 21300 |
Диапазон рабочих температур, °С | 400 / 3200 / 3600 / 7600 |
Диапазон рабочих температур, °С | от минус 40 до плюс 40 |
Грузовой момент, т·м | 14,8 |
Грузоподъемность максимальная, кг | 4000 |
Грузоподъемность на максимальном вылете стрелы, кг | 1200 |
Грузоподъемность на максимальном вылете стрелы, кг | 1200 |
Максимальная высота подъема крюка, м | 11,7 |
Угол поворота колонны, градусов | 320 |
Грузоподъемность люльки, кг | 250 |
Максимальная высота подъема люльки, м | 13,3 |
Максимальный крутящий момент на бурильном инструменте, Н·м | 6700 |
Глубина бурения штатным телескопическим шнеком диаметром 350 и 500 мм, м | 3,9...4,2 |
Глубина бурения шнековым буром диаметром до 500 мм, м | 8,0 |
Глубина бурения шнековым буром диаметром до 630 мм, м | 5,0 |
Максимальный вылет при бурении, м | 5,4 |
Минимальный вылет при бурении, м | 3,2 |
Максимальное усилие пригруза на бурильном инструменте, кН | Максимальное усилие пригруза на бурильном инструменте, кН |
