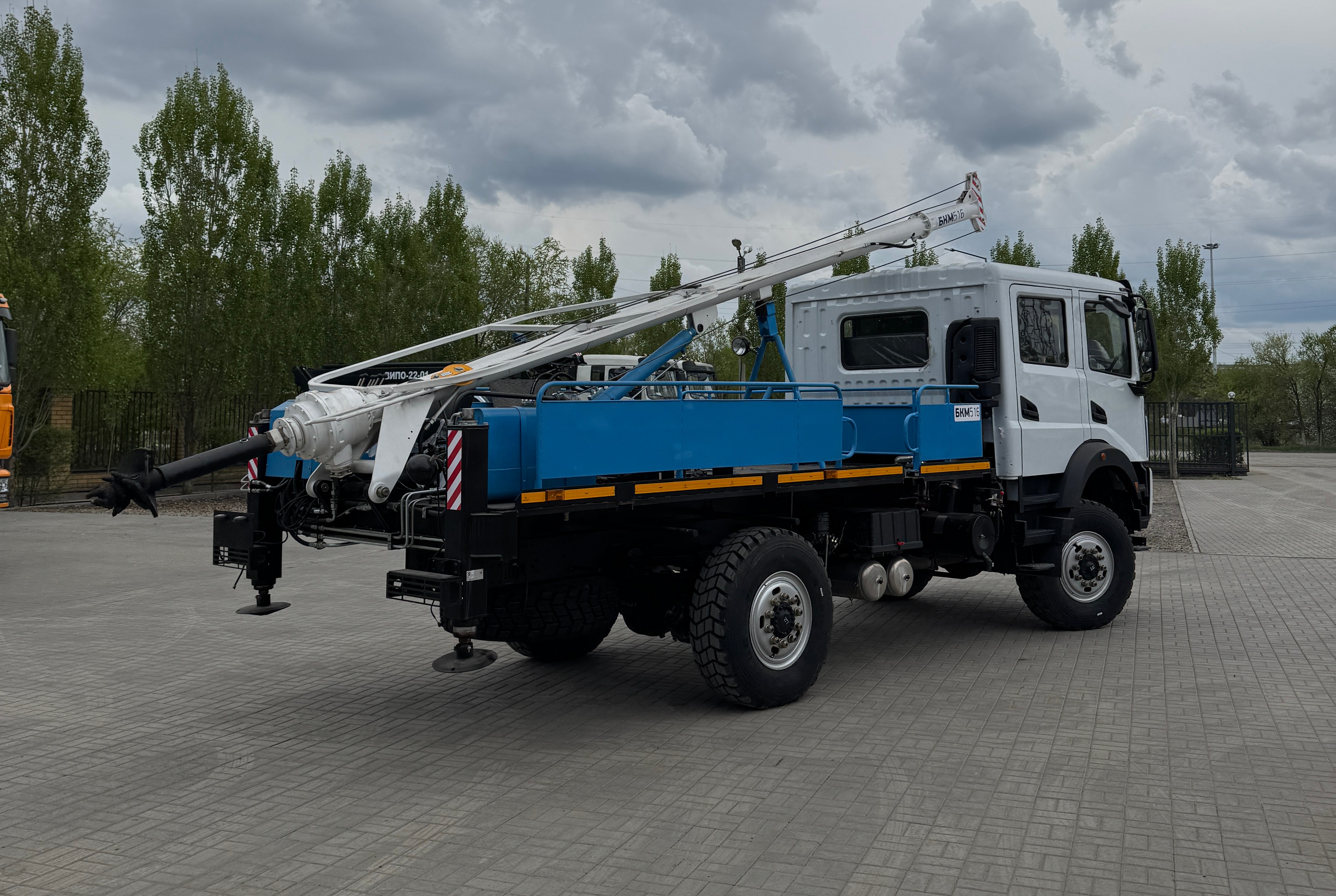

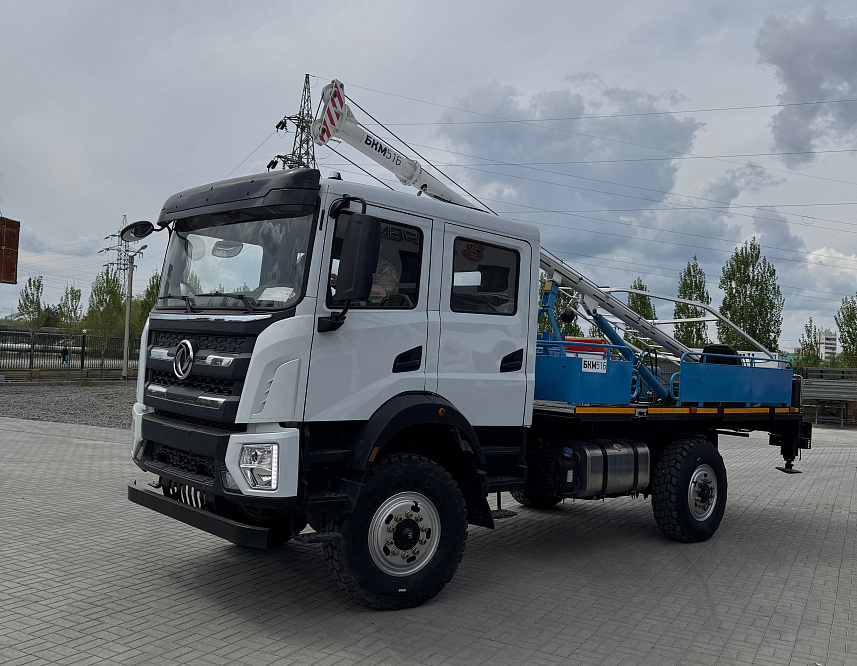

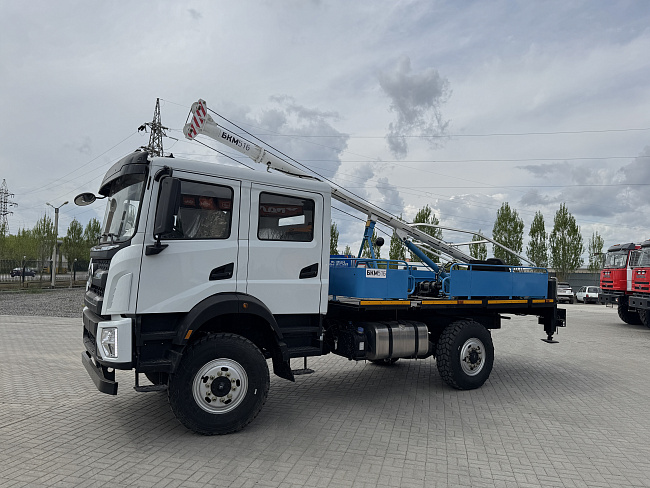

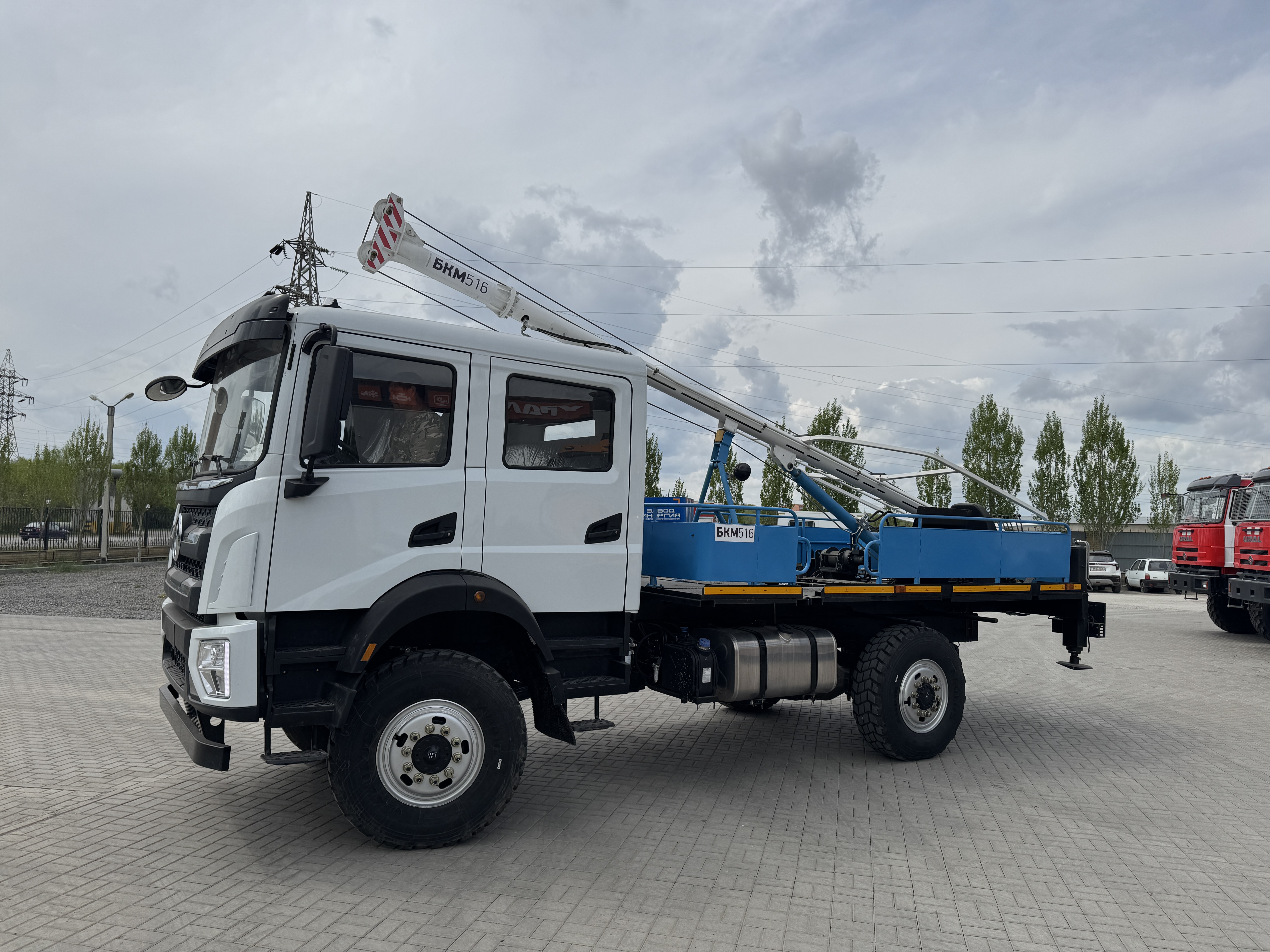

Бурильно-крановые машины (яобуры) применяются в электроэнергетическом строительстве для бурения и установки опор ЛЭП. бурильно-крановые машины применяются также в промышленном и гражданском строительстве для бурения и монтажа свайных оснований с невысокой несущей спсобностью (например - в малоэтажном строительстве). Ямобуры также могут быть применены в дорожном строительстве и коммунальном хозяйстве для бурения и установки опор мостов и переходов, устройства ограждений и других видов общестроительных работ.
Тип основного бурового инструмента — лопастной бур. Тип привода подачи бурового инструмента - гидравлический, тип привода вращения бурового инструмента - механический или гидравлический.| Базовое шасси | DONGFENG 4х4 |
| Глубина бурения (не более) | до 5 м |
| Диаметр бурения (не более) | 250-800 мм |
| Тип привода вращения | Гидравлический |
| Крутящий момент вращателя |
5900 Н*м (гидравлический привод) 4900 Н*м (механический привод) |
| Тип привода кранового оборудования | Гидравлический |
| Грузоподъемность кранового оборудования | 2000 кг |
| Техническая производительность | 10 м/ч (при бурении скважин диаметром 0,5 м на глубину 5 м) |

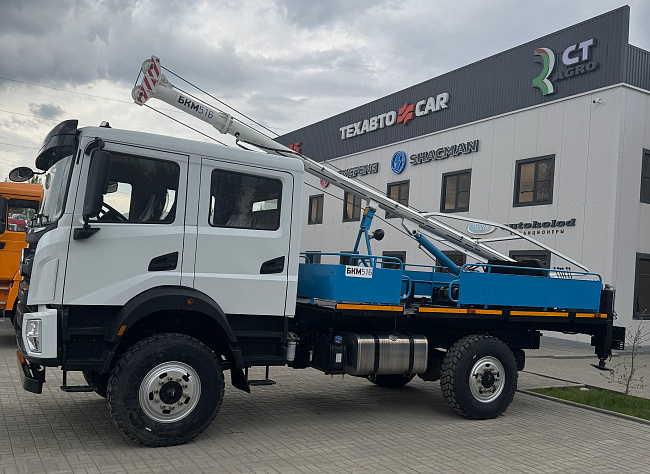

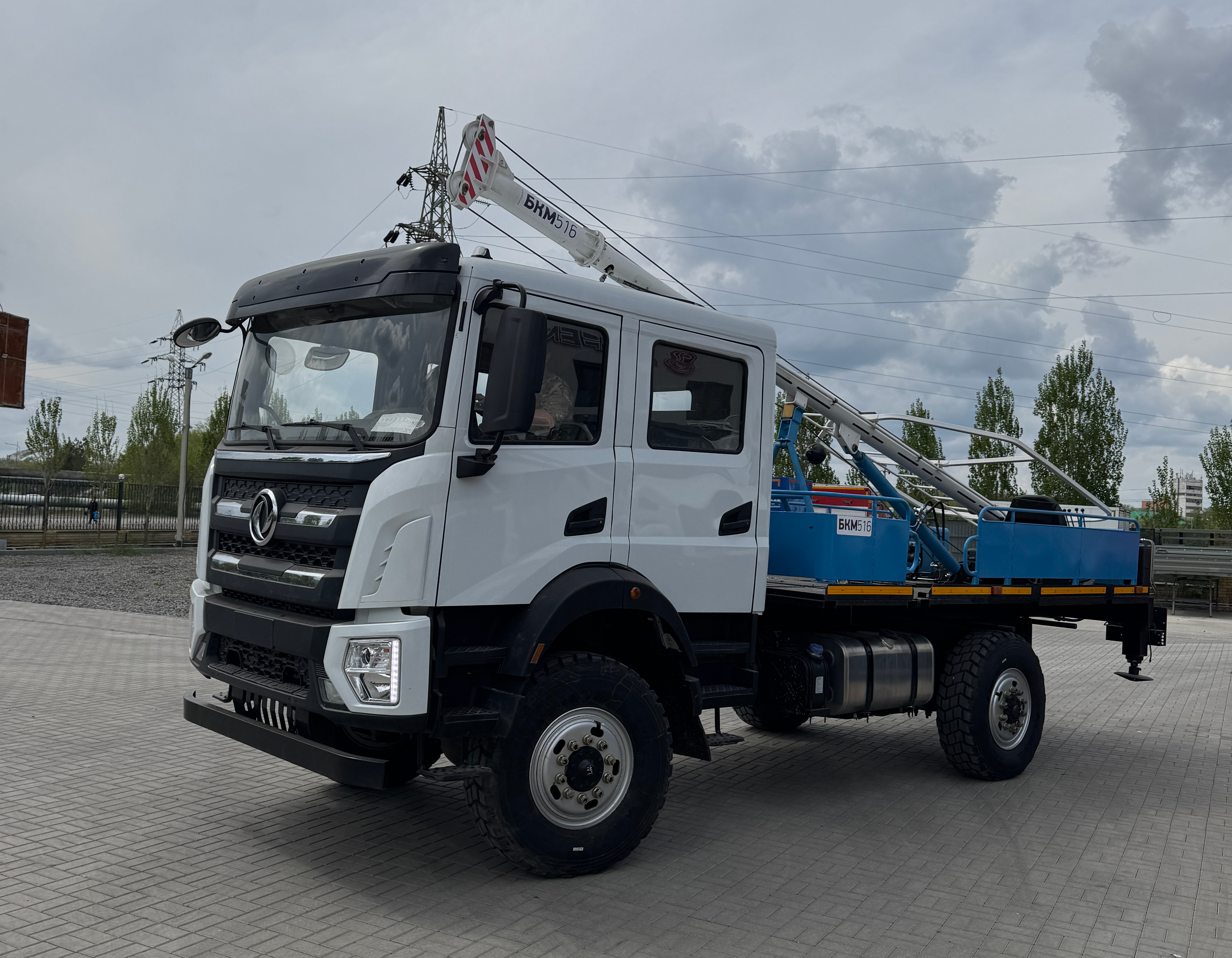

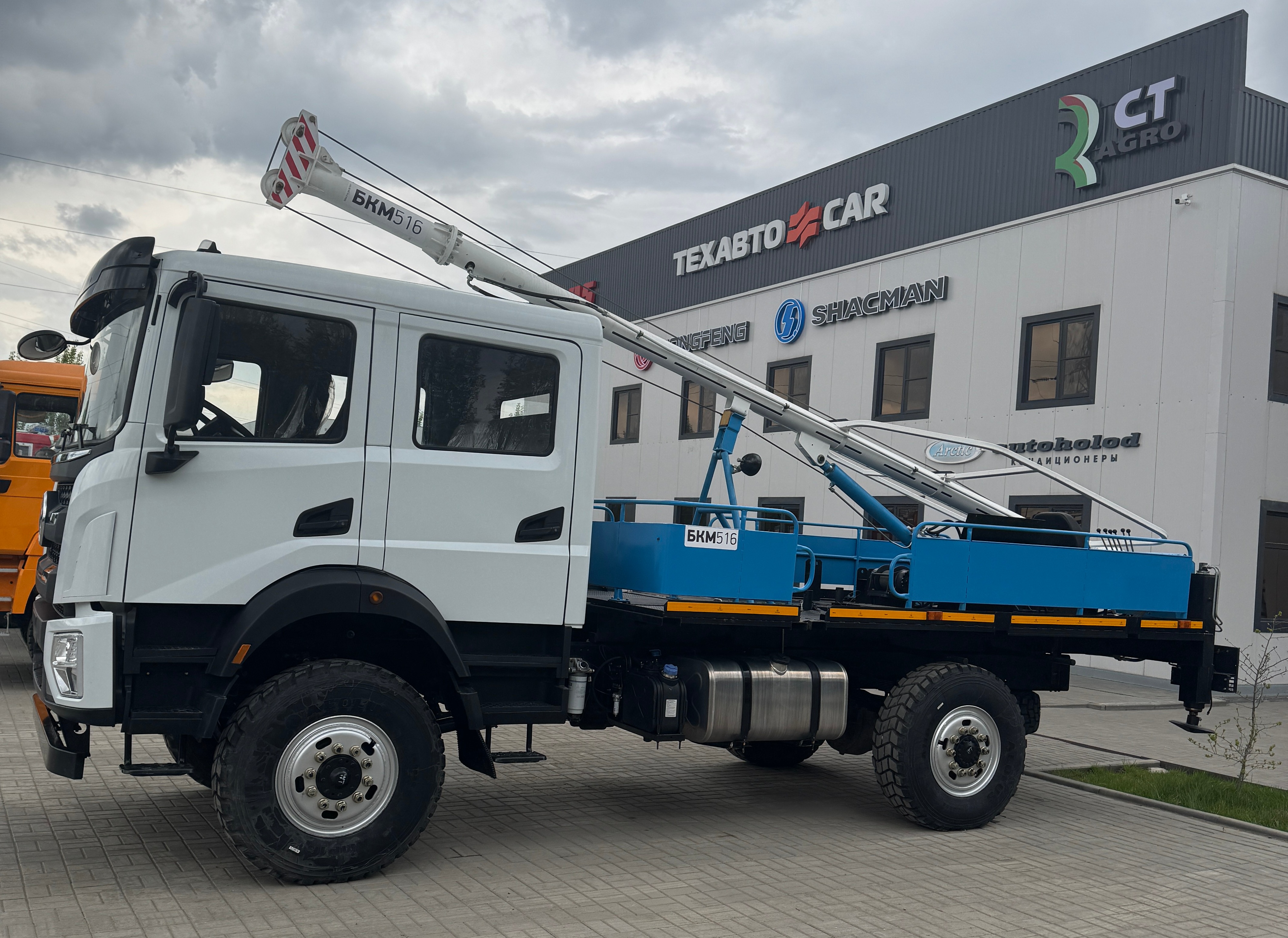

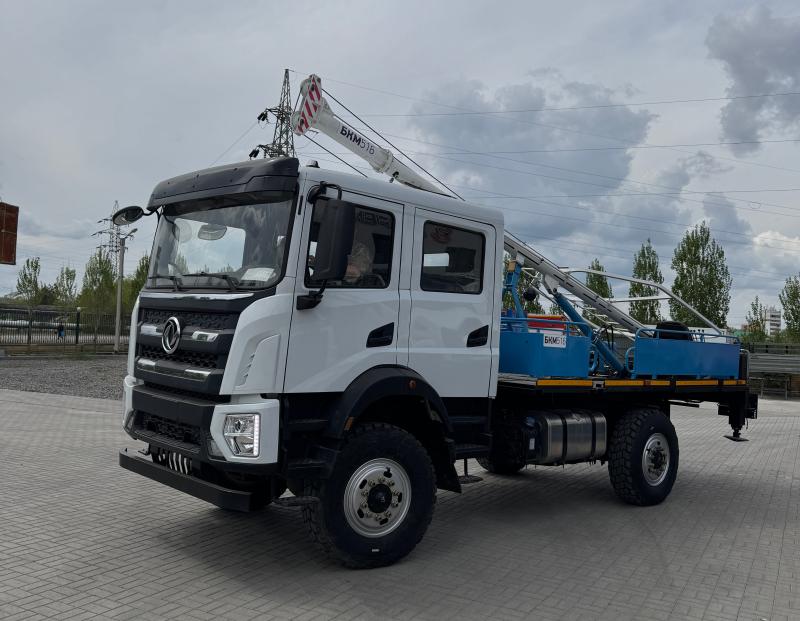

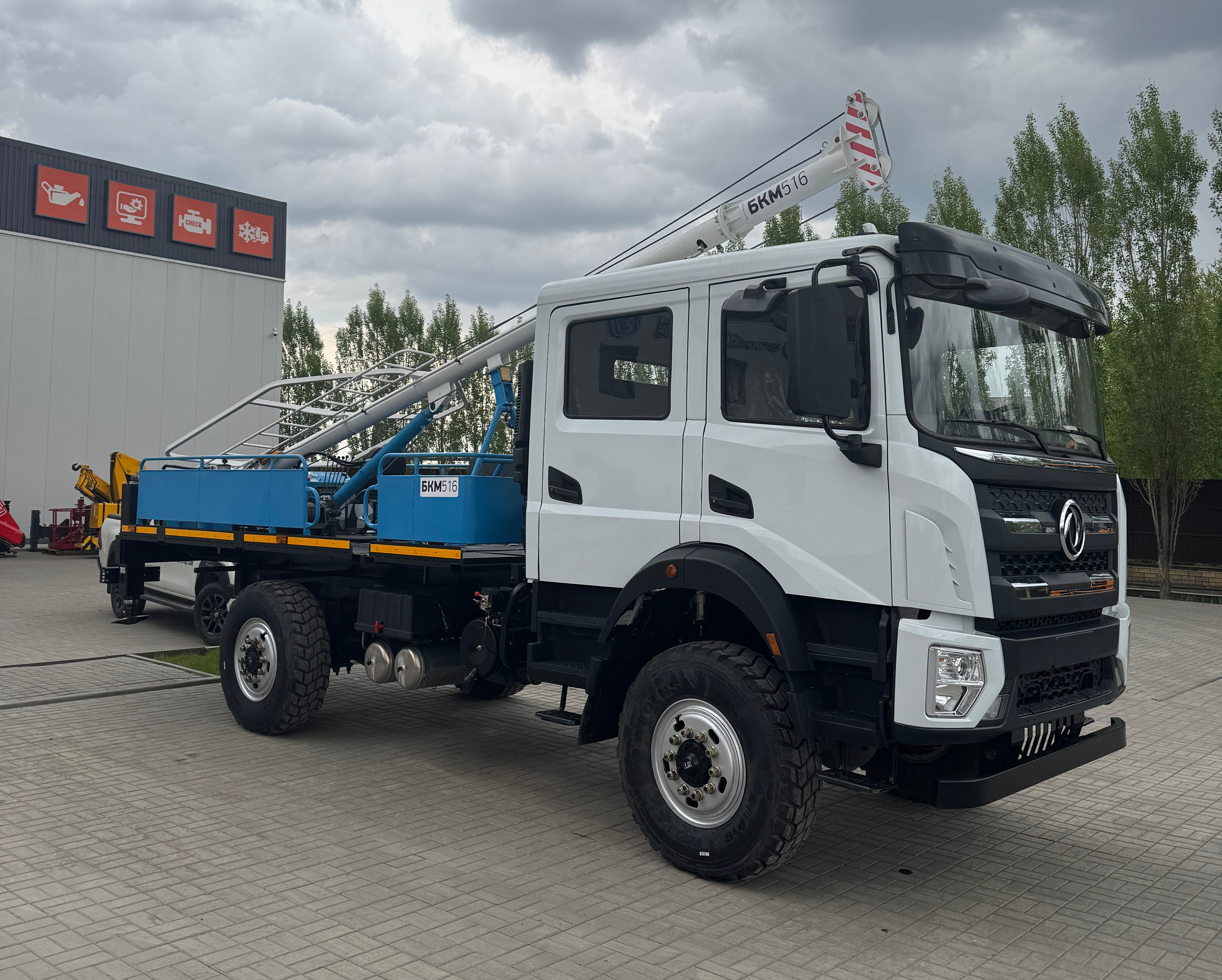

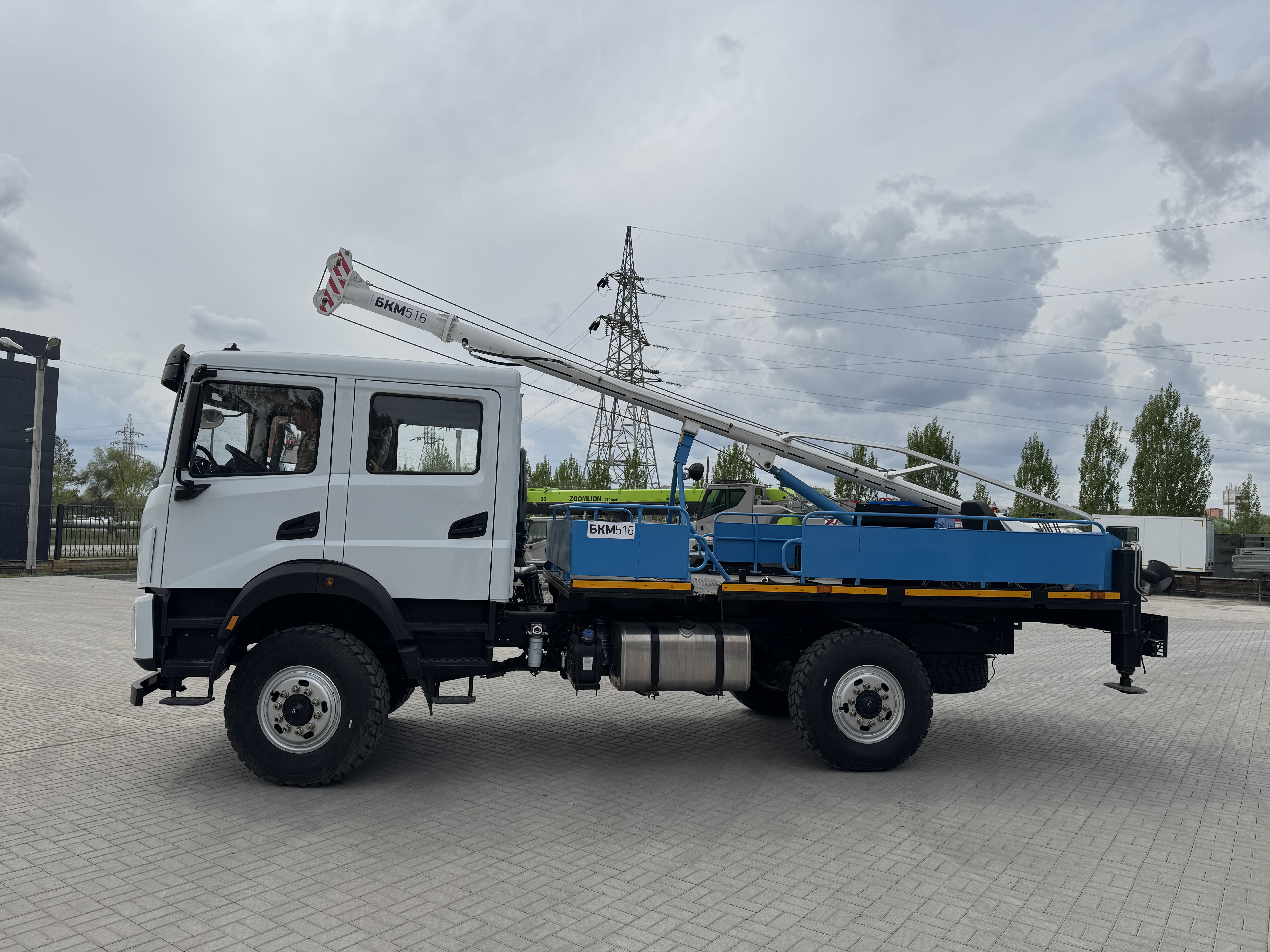

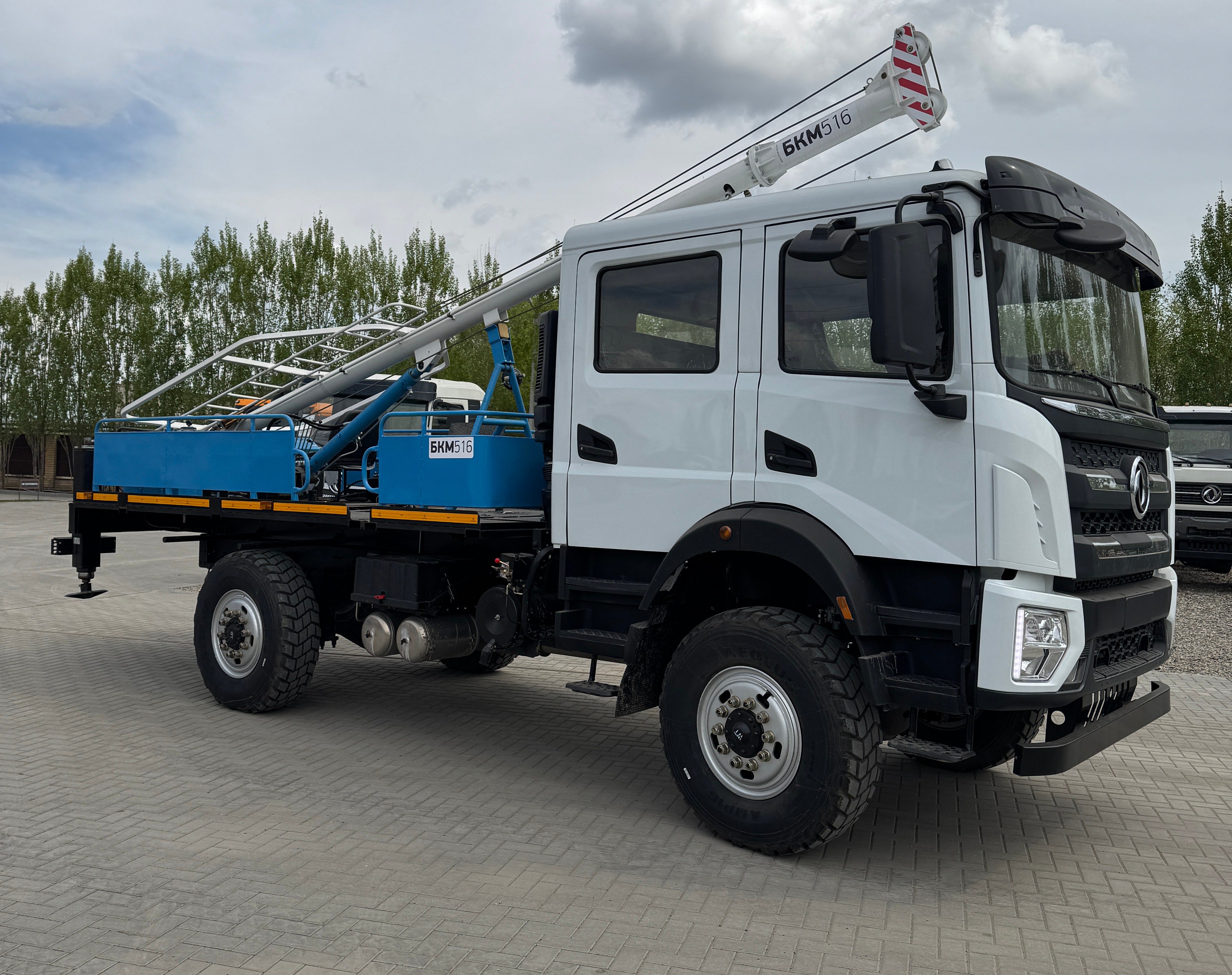

Бурильно-крановые машины БКМ используются для бурения отверстий в грунте для последующей установки столбов и опор ЛЭП.
Технические особенности:
Шасси с двухрядной кабиной - до 7 мест.
Гидравлический привод вращателя бурильного инструмента.
Регулируемая подача бура и широкий диапазон скоростей его вращения.
Тип основного бурового инструмента — лопастной бур 250/360/500/630/800 мм.
Усиленная конструкция несущей рамы.
Управление трансмиссией и гидравлической системой с пульта, оборудованного регулируемым сидением.
Характеристики шасси
| Наименование |
DONG FENG двойная кабина 4-х дверная |
|
|
Характеристики |
Колесная формула | 4х4 |
| колесная база, мм | 4 100 | |
| Шины | 12,5R20 | |
| Габаритные размеры шасси, ДхШхВ мм | 6770х2400х3050 | |
| Аккумуляторные батареи, А*ч/ 2 шт | 165 | |
| Напряжение, Вт | 24 | |
| Тормозная система | Пневматическая, барабанные | |
| Держатель запасного колеса | + | |
| МКБ,МОБ | + | |
| топливный бак, л |
200, алюмин |
|
|

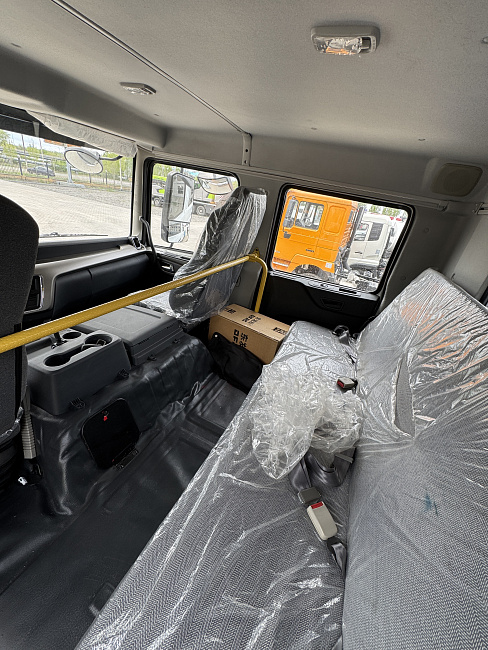

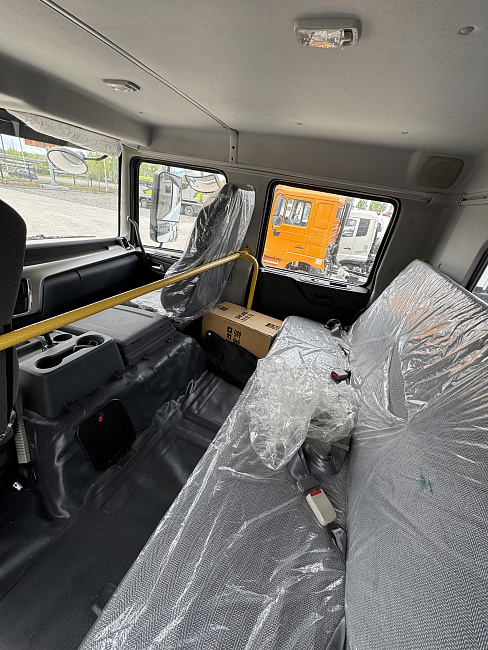

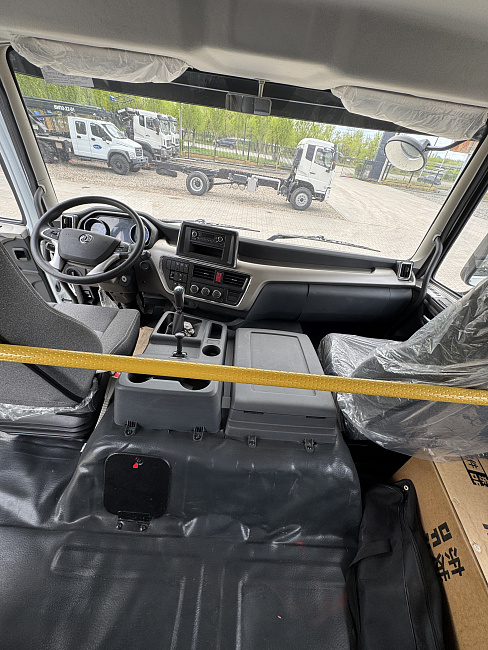

Кабина |
Спальное место | - |
| Кол-во посадочных мест | 4+1 | |
| Кондиционер | + | |
| Электрические стеклоподъёмники | + | |
| Подъём кабины (электрогидравлический) | + | |
| Доп. воздушный отопитель | По согласованию | |
| Козырёк | + | |
| Прикуриватель | + | |
| Аудиоситема | + | |
| Круиз-контроль | + | |
| Солнцезащитные козырьки водителя и пассажира | + | |
| Ремень безопасности | + | |
| Зеркала заднего вида с подогревом | + | |
|
Двигатель |
Производитель | YUCHAI |
| Модель | YC6JA180-50 | |
| Экологический класс | ЕВРО 5 | |
| Мощность кВт/л.с. | 132 (179,5) | |
| Объём, л | 6,871 | |
| Кол-во цилиндров | 6 | |
| Расположение цилиндров | Рядное | |
| Максимальная крутящий момент Н*м | 690 | |
| тип топлива | дизель | |
| Блок управления | Bosch, EDC7 | |
| Жидкостный подогреватель | По согласованию | |
|
Коробка передач |
Производитель | FAST GEAR |
| Модель | 8JS85F | |
| тип | механическая | |
| кол-во ступеней | 8 | |
| Повышенная/пониженая | + | |
| КОМ | QH50 | |
|
Раздаточная коробка |
Модель | HCF400 |
| Дистанционное, с пневмоприводом переключения передач | + | |
| Передаточные числа раздаточной коробкой | 1,0 | |
| 2,22 | ||
| ДОМ | + | |
| Максимальный крутящий момент, Н.м | 5 000 | |
|
Весовые параметры |
Полная масса, кг | 13 000 |
| снаряженная масса, кг | 5 600 | |
| на переднюю ось, кг | 5 000 | |
| на задний мост, кг | 8 000 | |
| Грузоподъёмность шасси, кг | 7 400 |
