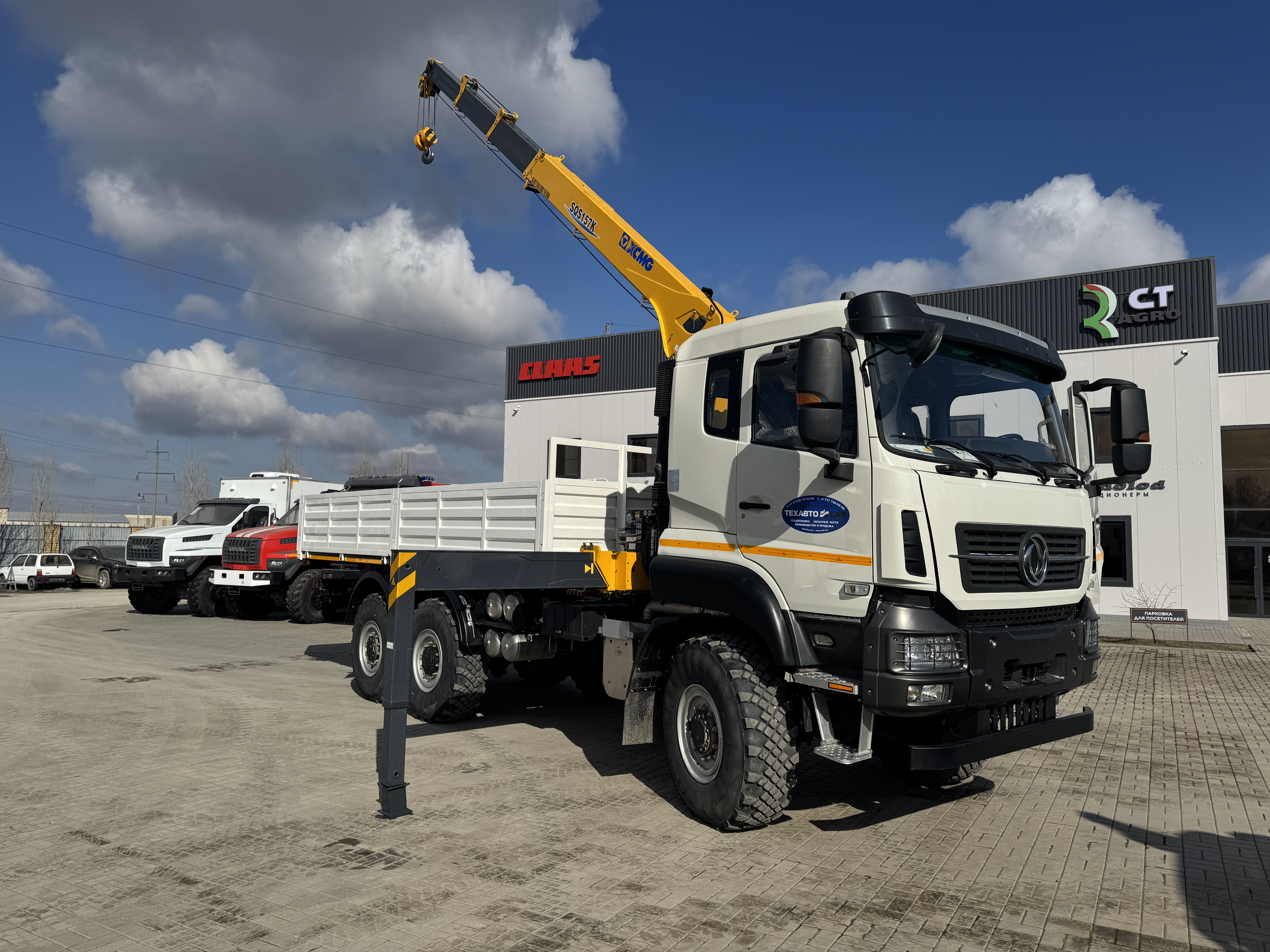

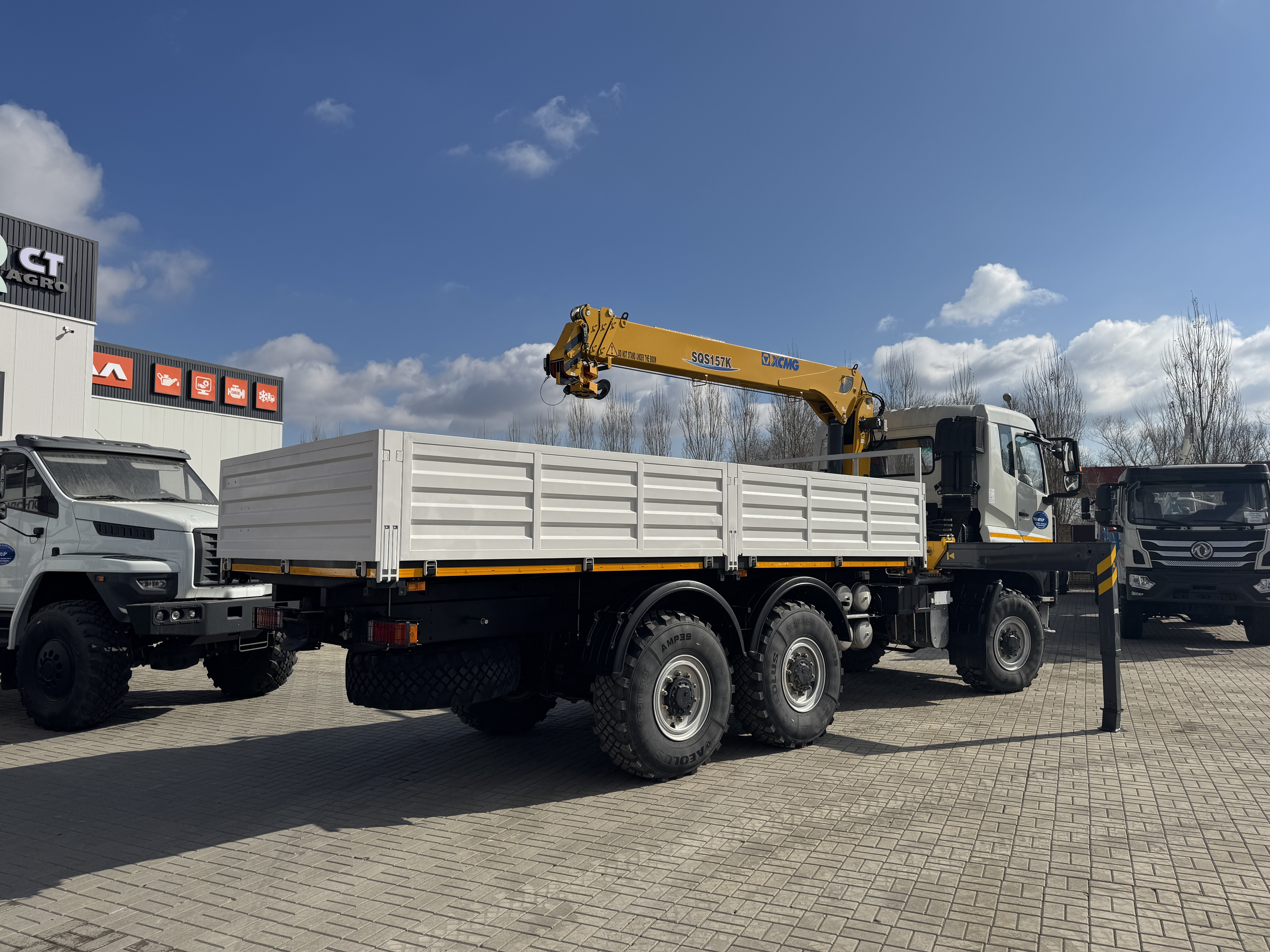

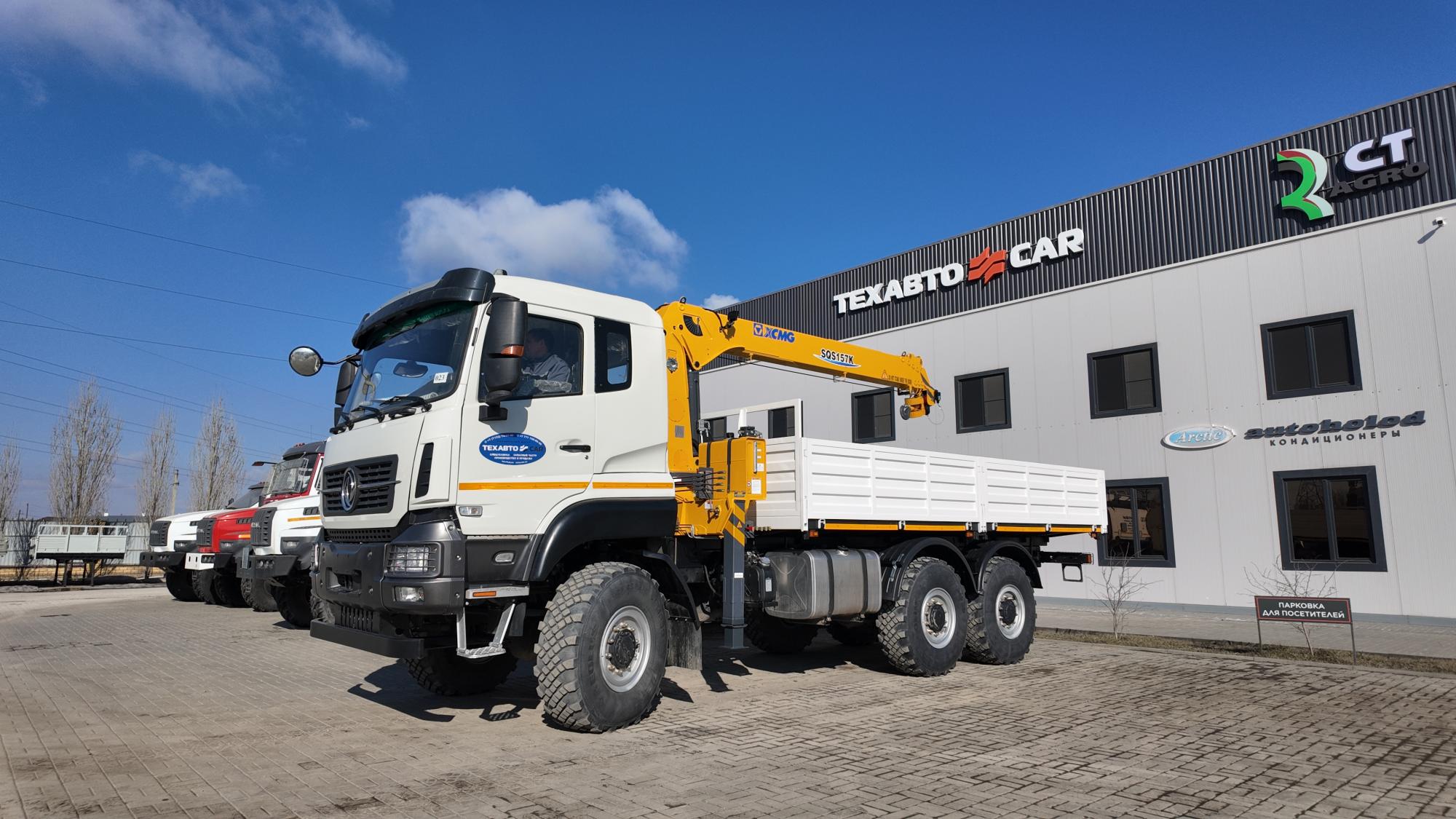

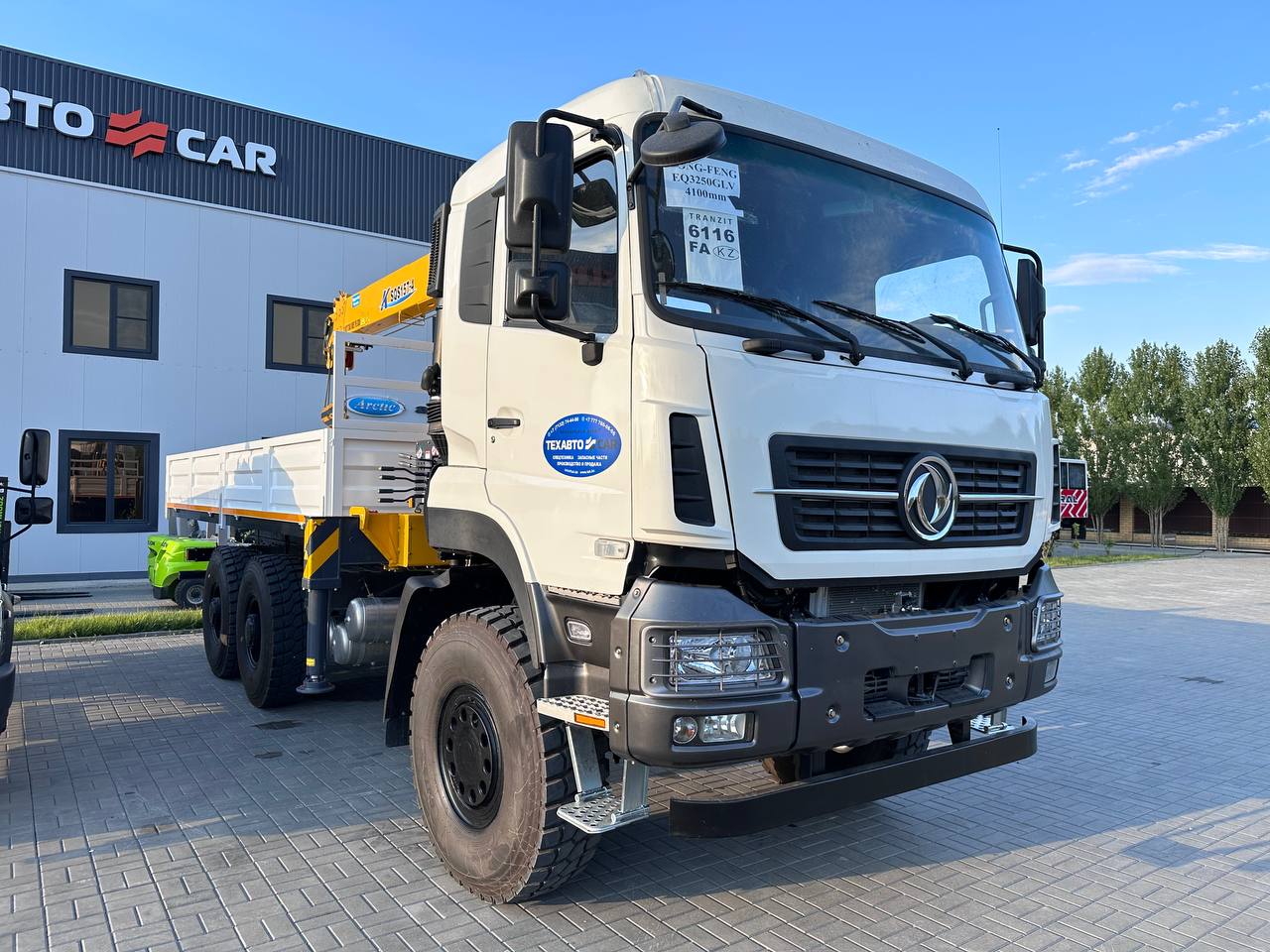

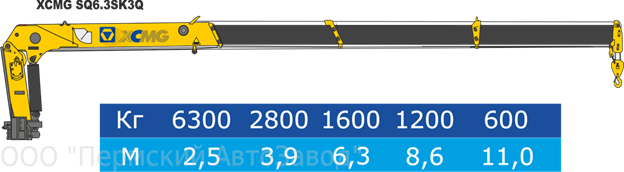

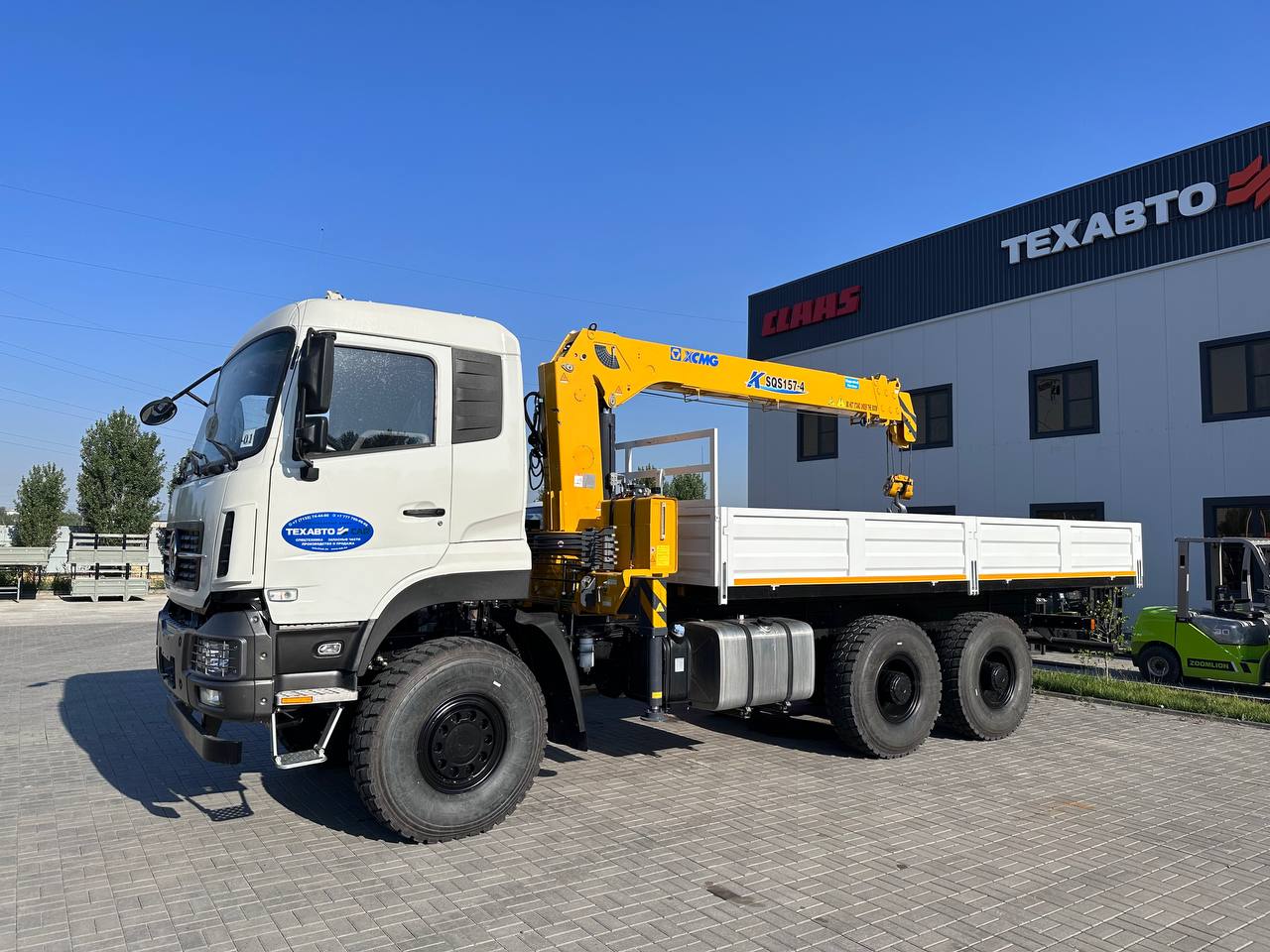

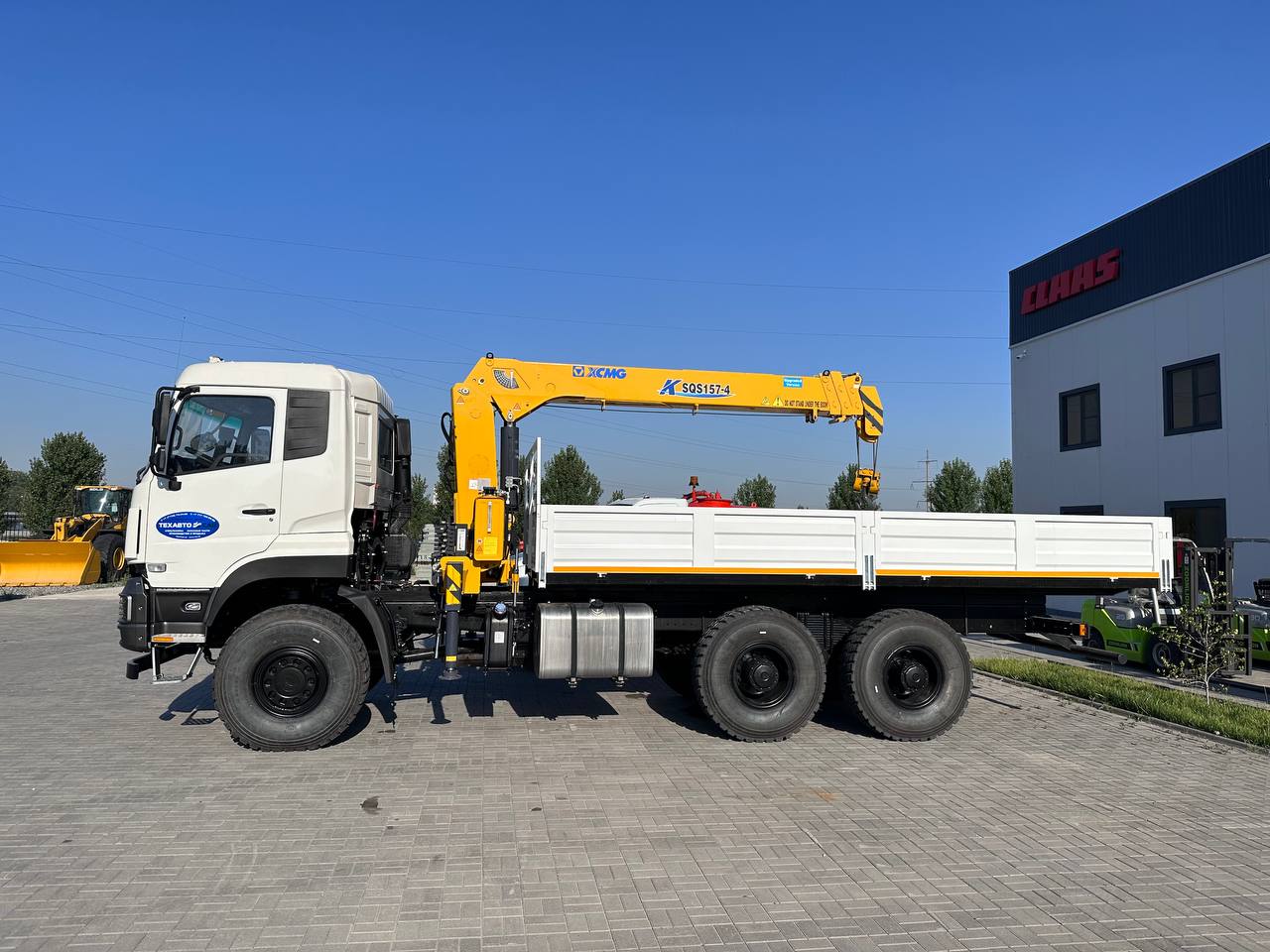

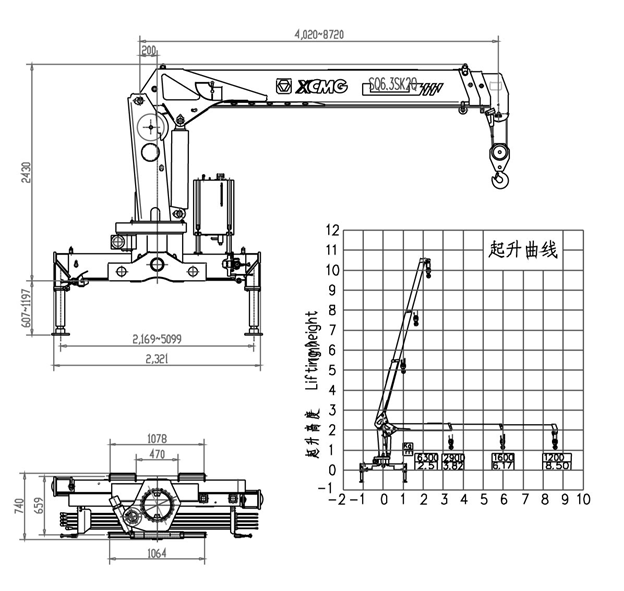

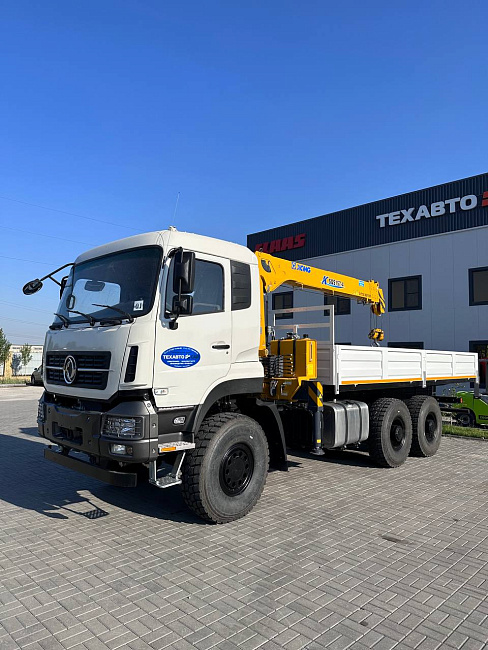

Кран-манипулятор XCMG 157 (SQ6.3SK3Q) с прямой стрелой, установленный на шасси грузового автомобиля, оснащен червячным редуктором, благодаря которому достигается вращение вокруг своей оси на 360°.
Гидравлические горизонтальные аутригеры (опоры) с размахом 5.2 метра установлены в качестве базовой комплектации.
Благодаря шестиугольной форме стрелы КМУ отличается превосходной поперечной устойчивостью.
Рабочие рычаги, расположенные рядом с грузовым отсеком, позволяют осуществлять управление с обеих сторон.
Данная крано-манипуляторная установка оснащена главным распределителем ручного управления с 4 функциями и регулирующим клапаном для аутригеров с ручным управлением и 4 функциями.
Для повышения уровня эксплуатационной безопасности базовая комплектация крана-манипулятора оснащена ограничителем высоты, устройством защиты от сильного ветра и светодиодными лампами высокой мощности. Ограничитель грузового момента может быть установлен дополнительно.
|
Технические характеристики шасси |
|
|
Кабина |
двухместная со спальным местом |
|
Колесная формула |
6х6 |
|
Колесная база |
4100+ 1450 |
|
Макс.скорость км/ч |
90 |
|
Максимальная масса кг |
25000 |
|
Технически допустимая максимальная масса, приходящаяся на каждую их осей транспортного средства, начиная с передней оси, кг - на первую ось - на вторую ось - на третью ось |
7000 9000 9000 |
|
Технически допустимая масса автопоезда, кг |
40000 |
|
Двигатель |
YUCHAI YC6L310-50 |
|
Мощность кВт/л.с. |
218/296,5 |
|
Максимальный крутящий момент, Н*м (мин-1) |
1120 (1100…1600) |
|
Объем, л |
8,424 |
|
Топливо |
Дизельное |
|
Конфигурация |
Вертикальный, рядный, 6-цил., четырехтактный, с водяным охлаждением |
|
Блок управления (маркировка) |
Bosch, EDC7 |
|
Экологический класс |
ЕВРО 5 |
|
Коробка передач/ кол-во передач |
Fast Gear, 12 ступенчатая |
|
Раздаточная коробка |
ZQC2000, Механическая, с цилиндрическим блокируемым межосевым дифференциалом |
|
Управление раздаточной коробкой |
Дистанционное, с пневмоприводом переключения передач |
|
Передаточные числа раздаточной коробки |
Высшая передача : 0,89 Низшая передача : 1,536 |
|
Управление переключением блокировкой дифференциала |
пневматическое |
|
Тормозная система |
Рабочая: двухконтурная пневматическая с ABS и ESP, тормозные механизмы всех колес барабанные. Стояночная: пневматическая, привод от пружинных энергоаккумуляторов к тормозным механизмам задних колес. |
|
Шины, кол-во колес |
425/85 R21, 6+1 (запасное колесо) |
|
Аккумуляторные батареи |
165Ah (2) |
|
Топливный бак |
400 л |
|
Комплектация |
|
|
ЗИП |
· Набор инструмента (стандарт) · Комплект фильтров – 1 комплект; · Домкрат – 1 шт; · Противооткатные упоры – 2 шт; · Аптечка; · Огнетушитель; · Аварийный знак. |
