ИМ 55
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Разработана специально для узкорамных шасси, габарит КМУ в транспортном положении 2 200 мм. Более компактная по сравнению с ИМ 50 модель манипулятора, имеет больший грузовой момент и вылет стрелы.
Тех. информация
Характеристики
Количество гидравлических выдвижных секций | 2 шт. |
Грузовой момент | 5,12 тм |
Максимальная грузоподъемность | 2 815 кг |

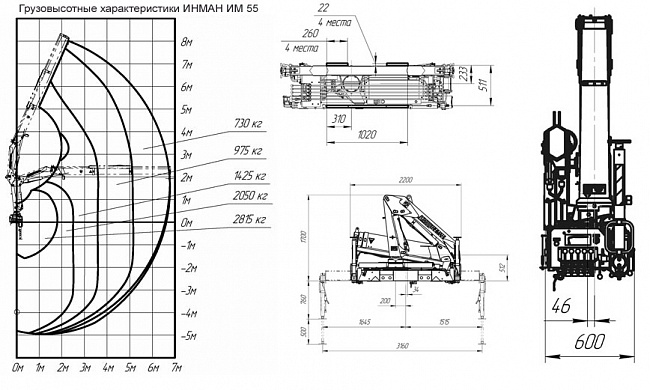

Грузоподъемность (при вылете стрелы) | 2 815 кг (1,8 м), 2 050 кг (2,5 м), 1 425 кг (3,5 м), 975 кг (5,0 м), 730 кг (6,78 м) |
Грузоподъемность на максимальном вылете | 730 кг |
Максимальный вылет стрелы | 6,78 м |
Рабочая температура окружающей среды, °C | - 40 ... +40 |
Максимальная высота подъема | 8,00 м |
Максимальная глубина опускания | 5,00 м |
Способ управления | Гидравлический |
Угол поворота колонны | 410 град. |
Место управления | С земли, ДУ |
Транспортное положение опор | Вверх |
Тип выдвижных опор | Механические |
Стандартная база опор | 3 160 мм |
База опор с увеличенным вылетом | 4 234 мм |
Масса без гидронасоса, рабочей жидкости | 980 кг |
Емкость гидробака, л (полная/max/min) | 48 / 40 / 36 |
Производительность насоса | 15 л/мин |
Рабочее давление | 28,5 МПа |
Размер по осям шпилек | 533 мм |
Монтажная база | 780 мм |
Габаритные размеры в трансп. положении, мм | 2 200 х 600 х 1 700 |
