Для мелкотоннажных грузов
Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.

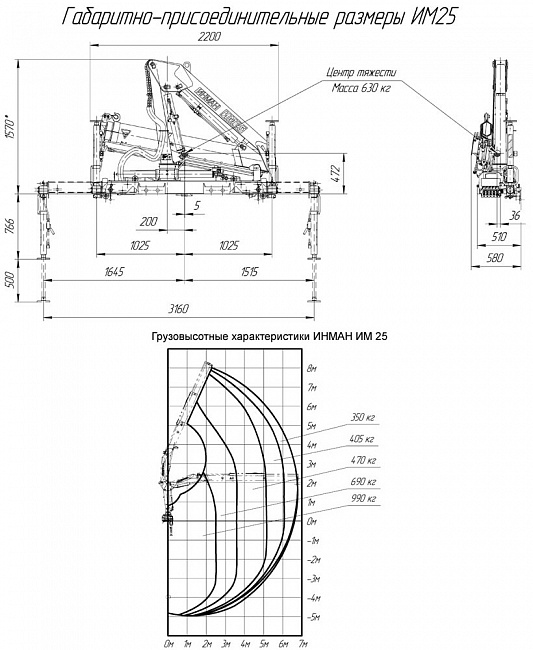

ИМ 25
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Тех. информация
Характеристики
Количество гидравлических выдвижных секций | 1 шт. |
Грузовой момент | 1,83 тм |
Максимальная грузоподъемность | 990 кг |
Грузоподъемность на максимальном вылете | 505 кг |
Максимальный вылет стрелы | 3,57 м |
Рабочая температура окружающей среды,°C | -40 … +40 |
Максимальная высота подъема | 4,66 м |
Максимальная глубина опускания | 1,54 м |
Способ управления | Гидравлический |
Угол поворота колонны | 400 град. |
Место управления | С земли |
Транспортное положение опор | Вверх |
Тип выдвижных опор | Механические |
База выдвижных опор | 2 700 мм |
База не выдвижных опор | 1 700 мм |
Масса без гидронасоса, рабочей жидкости | 425 кг |
Емкость гидробака, л (полная/max/min) | 27.2 / 23.6 / 19.9 |
Производительность насоса | 11 л/мин |
Рабочее давление | 20 МПа |
Размер по осям шпилек | 310 мм |
Размер для монтажа на раме | 550 мм |
Габаритные размеры в трансп. положении, мм | 1 850 x 410 x 1 720 |
