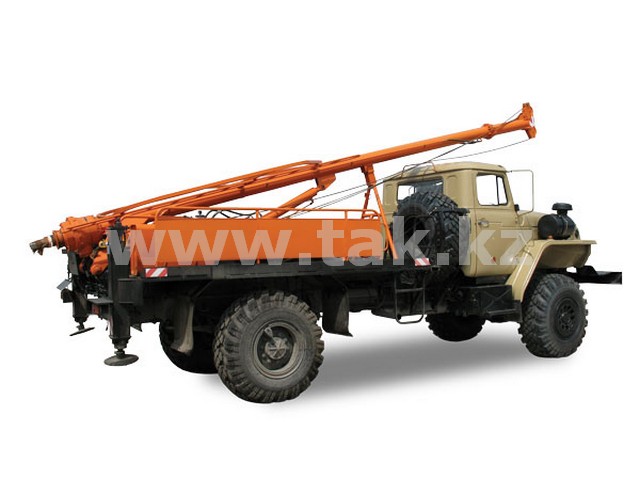

Бурильно-крановая машина (ямобур) БКМ-515 разработана для работы в тяжелых и неблагоприятных почвенно-климатических условиях специально под требования нефтяных, газовых и энергетических компании северных регионов России.

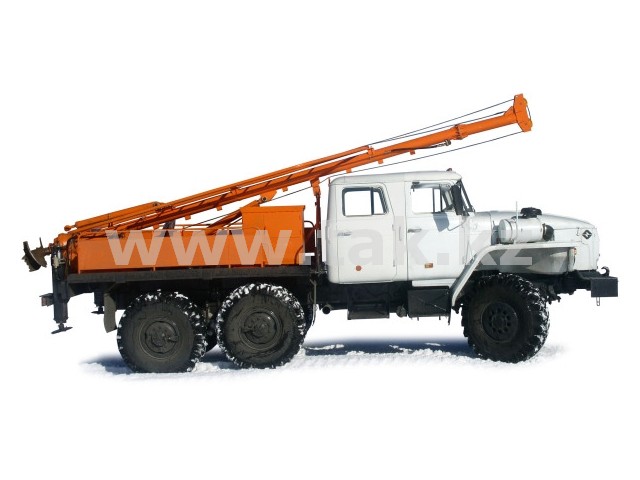

Бурильно-крановое оборудования БКО-515 устанавливается на шасси автомобилей Урал 4320 (колесная формула 6х6) и Урал 43206 с семиместной кабиной для перевозки комплексной бригады. Возможен монтаж бурильно-кранового оборудования на автомобили зарубежного производства (MAN, Tatra, Iveco и др.) соответствующей грузоподъемности.
Тип основного бурового инструмента — лопастной бур Тип привода подачи бурового инструмента — гидравлический, тип привода вращения бурового инструмента — механический (БКМ-515) или гидравлический (БКМ-515А).
Бурильно-крановые машины БКМ-515 БКМ-515А
Подробнее
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Тех. информация
Характеристики
| Базовое шасси | Урал-4320 / Урал-43206 |
| Максимальная глубина бурения, м | 5 |
| Диаметр бурения, м | 0,36, 0,50, 0,63, 0,80 |
| Тип основного бурильного инструмента | Лопастной бур |
| Способ бурения | Циклический |
| Угол бурения, градусов | 60-95 |
| Максимальный крутящий момент на бурильном инструменте Нм | 4000 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при заглублении, кН | 24,5 |
| Расчетная максимальная осевая нагрузка на бурильном инструменте при выглублении, кН | 31,65 |
| Тип привода подачи бурильного инструмента | Гидравлический |
| Тип привода вращения бурильного инструмента | Гидравлический |
| Тип привода кранового оборудования | Гидравлический |
| Частота вращения бурильного инструмента, об/мин | |
| - при бурении с максимальной нагрузкой | 52 |
| - при разбросе грунта | 130 |
| Максимальная грузоподъёмность кранового оборудования, кг | |
| - при пустом барабане | 2000 |
| - при полном барабане | 1500 |
| Группа классификации (режима) грузоподъемного механизма по ИСО 4301/1-86 (ГОСТ 25835-83) | М3 (1М) |
| Максимальная высота подъема грузового крюка, м | 8 |
| Техническая производительность (при бурении скважины диаметром 0,5 м на глубину 3 м в немерзлых грунтах III категории), м/ч | 15 |
| Преодолеваемый уклон в транспортном положении | |
| - продольный | 15 |
| - поперечный | 12 |
| Скорость транспортная, км/ч | 50 |
| Габаритные размеры в транспортном положении, мм | 8260/2500/3890 |
| Габаритные размеры в рабочем положении, мм | 8330/3100/8655 |
| Масса полная, кг | 13300 |
