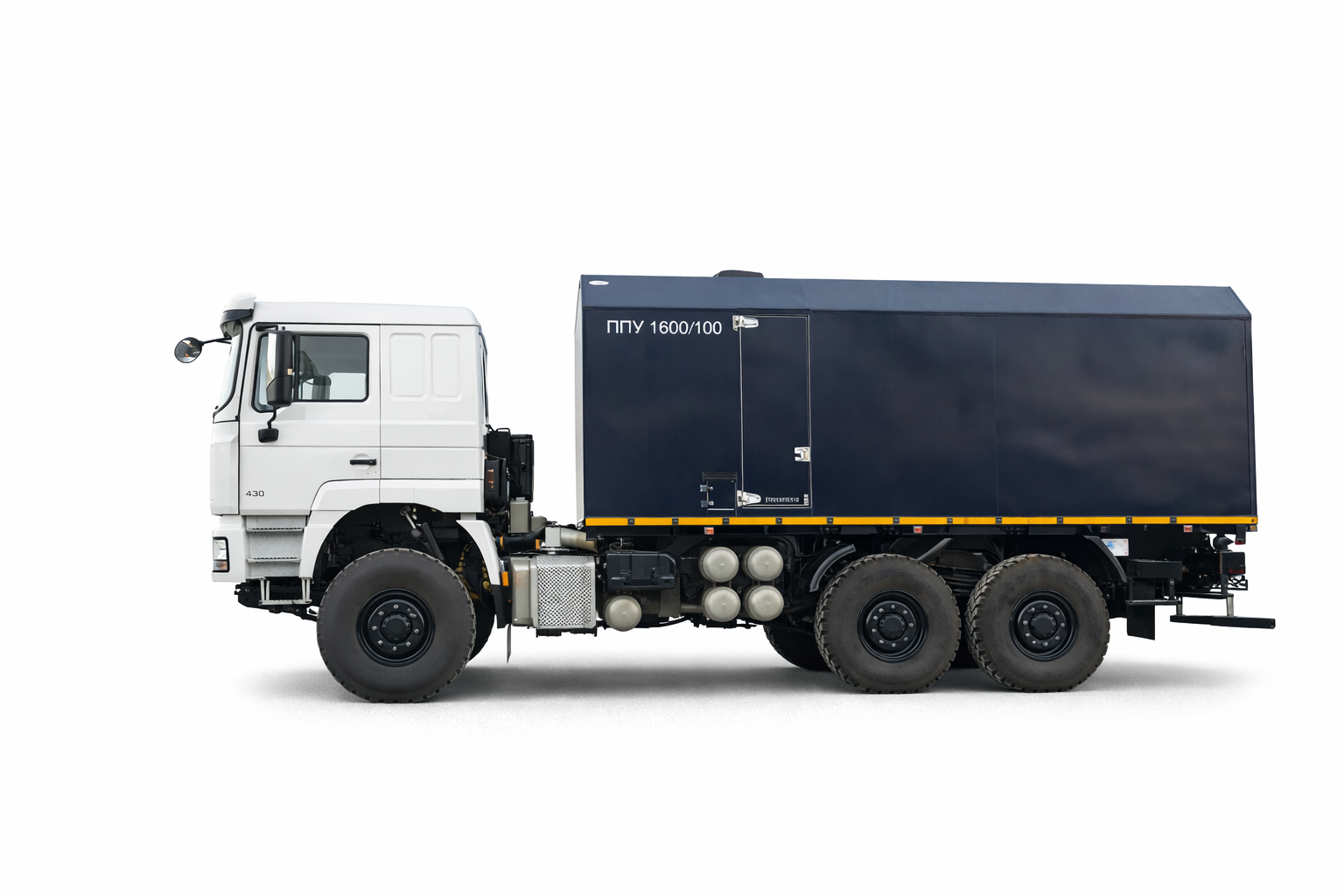

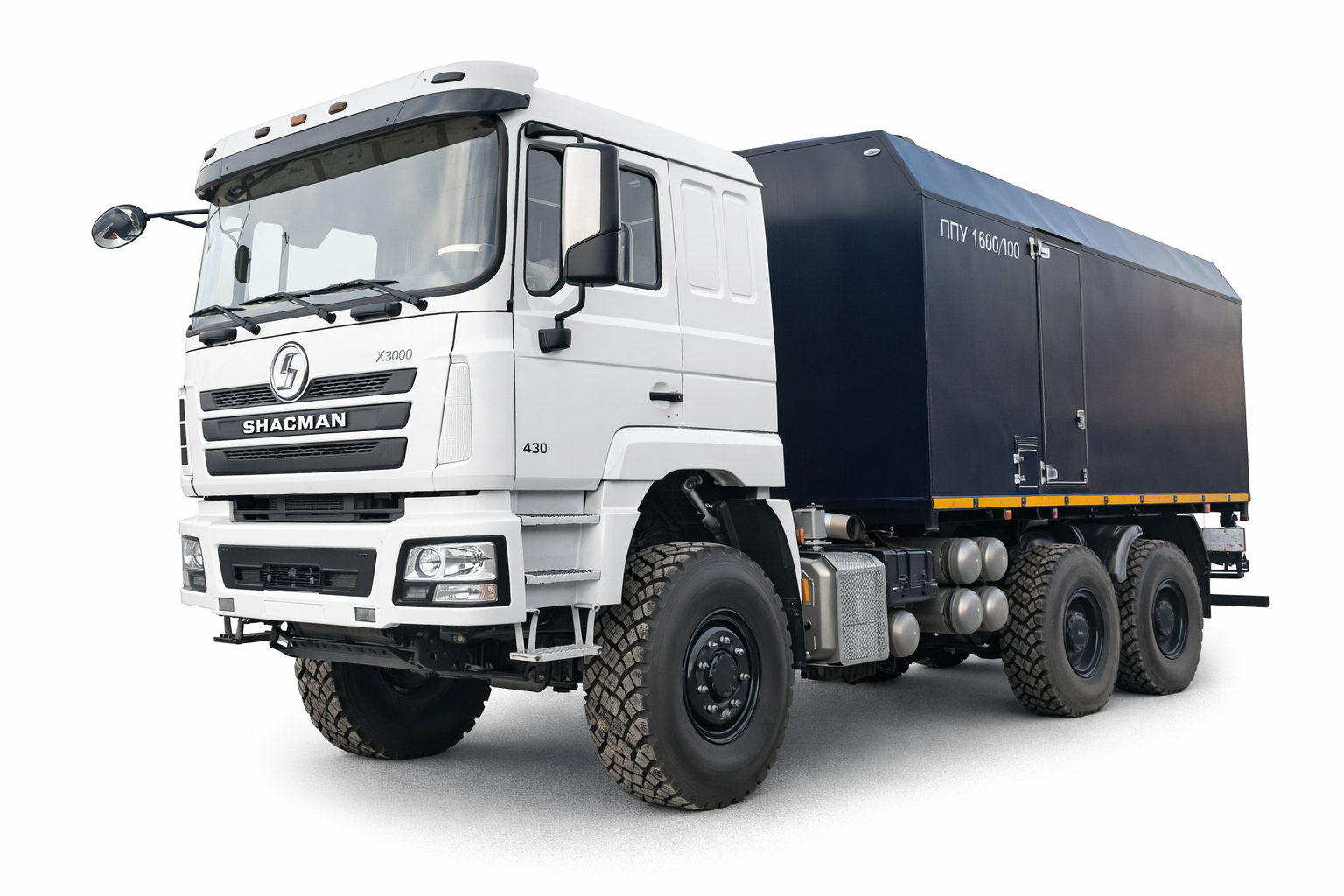

Основные характеристики
| Основные параметры | |
|---|---|
|
Насос питательный |
1,1 ПТ |
|
Вентилятор |
35.02.01.200 литой корпус |
|
Топливный насос |
НШ-14 |
|
Клапан предохранительный |
35.07.60.000 – 3 шт. |
|
Контрольно-измерительные приборы и автоматика (КИПиА) |
Аналого-цифровая система управления |
|
Котёл паровой |
КП. 01.000 - 1600 кг/ч, 100 кгс/см2, материал змеевиков – труба бесшовная холоднодеформированная 28х3,5 мм, ст20 |
|
Устройство горелочное |
На две форсунки |
|
Форсунки |
2 шт. - Danfoss |
|
Бак запаса питательной воды |
5,2 куб. м, эллиптического сечения |
|
Слив |
Химически стойкий затвор поворотный (задвижка) с отводом на правую сторону |
|
Уровнемер воды |
Электронный |
|
Бак запаса топлива |
1 шт. 0,6 куб. м, верхнее расположение |
|
Устройство для укладки рукава ПАР-2 |
В задней части фургона |
|
Выход пара |
Сзади |
|
Топливная система |
Предохранительный клапан на топливной системе |
|
Кислотная обработка котла |
Специальный штуцер |
|
Рама установки |
Утеплена пенополистиролом, имеет утепленные люки для возможности обслуживания трансмиссии из фургона |
|
Дыхательные клапана и трубки |
На водяной и топливной емкостях, с выводом за пределы фургона |
|
Кожух защитный на котел |
Для предотвращения попадания дымовых газов в фургон |
| Фургон (кунг) | |
| Тип | Сварной каркас с вклепанными в него специализированными сэндвич-панелями |
| Цвет | Серый |
| Внутренняя обшивка | Специализированная сэндвич-панель на заклепках, оцинкованный металл |
| Наружная обшивка | Специализированная сэндвич-панель на заклепках, плакированный стальной лист |
| Утеплитель | 40 мм, пенополиизоцианурат |
| Лестницы | Выдвижные из-под фургона |
| ЗИП навесного оборудования | |
|
Магистральные паровые трубы |
24 м, с БРС с выступами для монтажа/демонтажа |
|
Паровой рукав |
ПАР-2, Ду25, 20 м |
|
Пика |
1 шт. – 1,5 м |
|
Запорный узел |
1 шт. |
|
Колено |
6 шт. |
|
ЗИП водяного насоса |
1 шт. |
| Средства безопасности | |
|
Огнетушитель |
1 шт. – ОУ-2 с креплениями для установки в будке ППУА |
|
Медицинская аптечка |
1 шт. |
|
Знак аварийной остановки |
1 шт. (ГОСТ Р41.27-2001) |
|
Упор противооткатный |
2 шт. с кронштейнами |
Характеристики ППУА
|
|
||
|
Режим I |
Режим II |
|
|
Нагреваемая среда |
Вода |
|
|
Производительность по пару, кг/ч |
1600 |
|
|
Давление, МПа (кгс/см2) |
9,81-1 (100-10) |
0,78-0,2 (8-2) |
|
Температура пара, ̊C |
310-10 |
175-10 |
|
Теплопроизводительность (расчётная), кДж (ккал/ч) |
3929200 (940000) |
1178760 (282000) |
|
Жёсткость питательной воды, мкг-экв/кг, не более |
10 |
|
|
Расход топлива паровым котлом, кг/ч |
110 |
35 |
|
Топливо, используемое для работы |
Дизельное ГОСТ 305-82 |
|
|
Степень сухости пара, % |
80 |
20 |
|
Время, необходимое для получения пара с момента пуска установки, мин, не более |
15 |
|
|
Вместимость цистерны для воды, м3 |
5,2 |
|
|
Вместимость бака для топлива, м3 |
0,6 |
|
|
Управление установкой |
Из кабины водителя и кунга установки |
|
|
Привод механизмов установки |
Гидравлический |
|
Характеристики насоса
| Марка |
1,1 ПТ25Д1М2 |
|
Подача, м3 /ч |
2,2 |
|
Рабочее давление, МПа |
10,8 |
| Частота вращения коленвала, об/мин | 730 |
| Высота всасывания, м, не менее | 3 |
| Коэффициент полезного действия, %, не менее | 77 |
| Утечки через уплотнение плунжера, л/ч, не более | 1 |
| Потребляемая мощность, кВт, не более | 10 |
| Масса, кг | 86 |
| Габаритные размеры (ДхШхВ), мм, не более | 617х392х320 |
