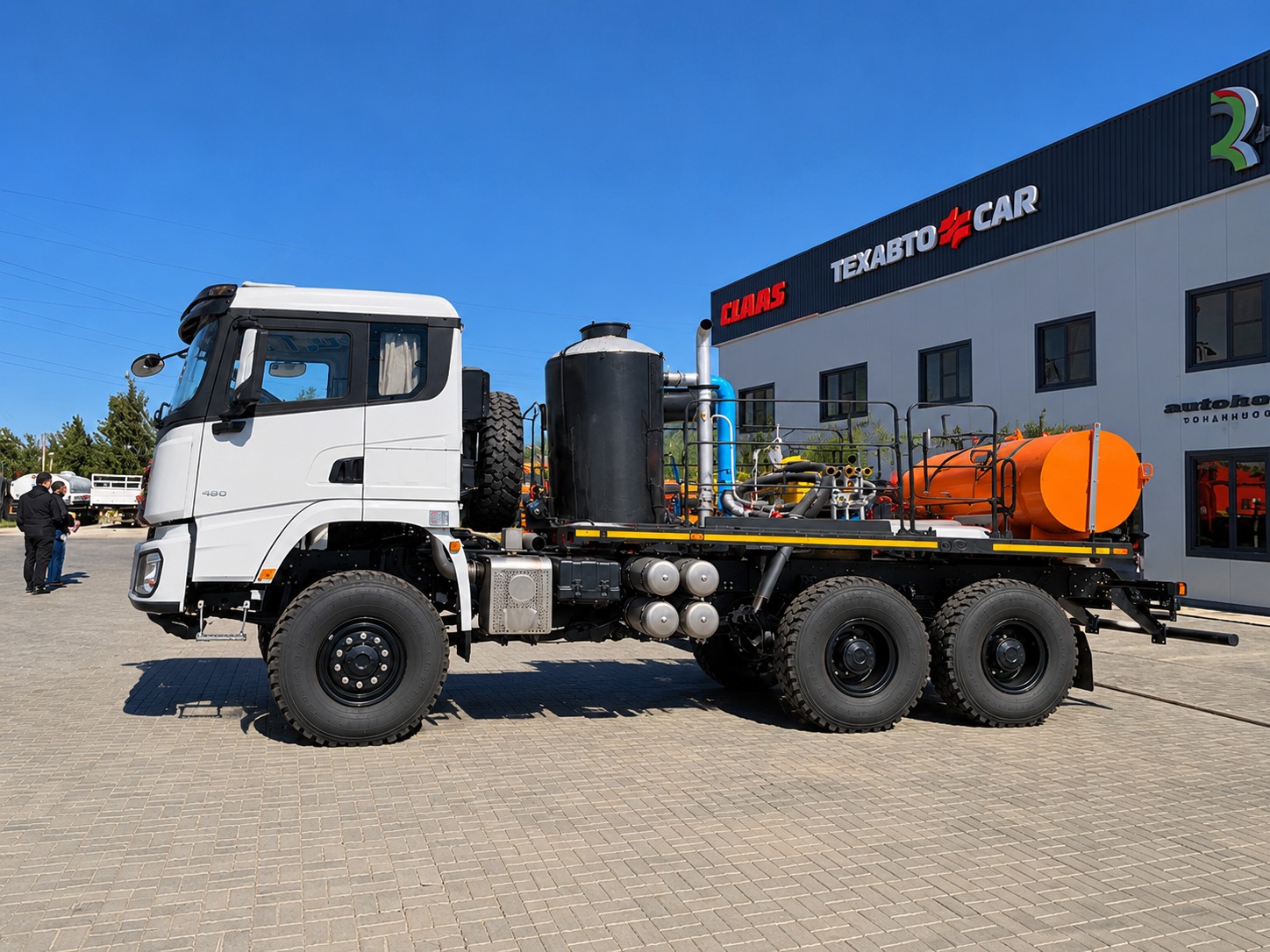

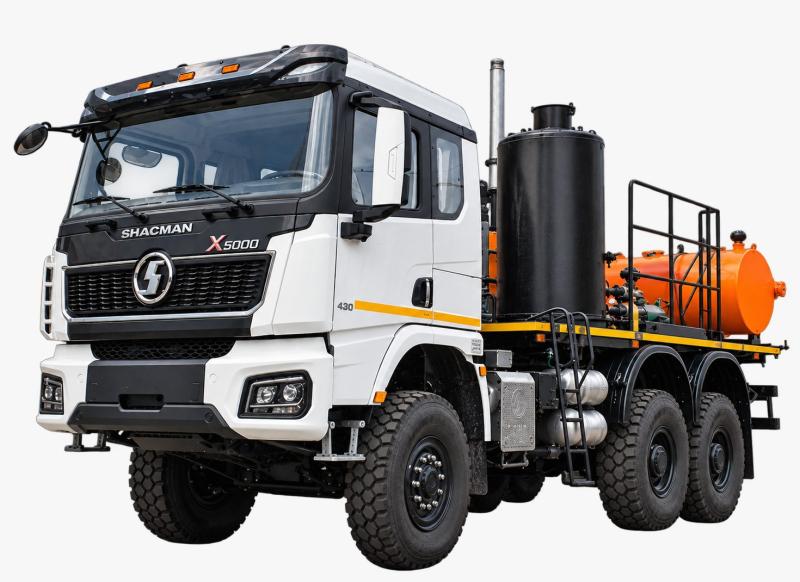

АДПМ 12/150 – представляет собой передвижной агрегат, предназначенный для проведения мероприятий по депарафинизации. Данная техника создана на базе шасси SHACMAN 6x6. Штатное оборудование машины предназначено для подогрева и подачи горячей нефти в скважину через трубопроводы для того, чтобы эффективно удалять парафиновые отложения. Помимо того, АДПМ используется для иных операций, требующих подачу жидкости под давлением. Все оборудование данной техники управляется из водительской кабины, где сосредоточены соответствующие органы управления. В штатную компоновку кабины этой спецтехники входит:
- приборный щиток;
- регулятор вентиляторной заслонки;
- штурвал корректировки топливного давления.
Отложения парафина удаляются методом их расплавления, что достигается посредством горячей нефти или пара, который подается в трубопровод.
| Технические характеристики базового автомобиля SHACMAN SX1258DR385 | |
| Модель кабины | F3000 двухместная со спальным местом |
| Колесная формула | 6х6 |
| Модель двигателя | WEICHAI WP 10.336Е53 |
| Кол/во и расположение цилиндров | 6, рядное |
| Рабочий объем двигателя, см3 | 9726 |
| Максимальная мощность, кВт/л.с. | 242/329 |
| Вид топлива | Дизельное |
| Система выпуска и нейтрализации обработавших газов | Один глушитель со встроенной системой нейтрализации отработавших газов и системой селективной каталитической очистки (SCR). |
| Объем топливного бака, л. | 380 |
| Тип сцепление | Сухое, однодисковое |
| Тормозная система | Двухконтурная пневматическая с ABS |
| Шины | 14.00R20 (6+1 запасное колесо) |
| КПП | Механическая, 12 ступенчатая с делителем. |
| Рулевое управление | С гидроусилителем |
| Тип привода | Полный |
| Цвет автомобиля | Белый |
| Экологический стандарт | Евро 5 |
| Система кондиционирования | В наличии |
| ЗИП |
Набор инструментов (стандарт) – 1 комплект; Домкрат гидравлический - 1шт; Противооткатные упоры 2 шт; Огнетушитель - 1 шт; Медицинская аптечка – 1 шт; Знак аварийной остановки -1 шт. |
| Технические характеристики навесного оборудования АДПМ | |
| Основные параметры | |
| 1.Нагреватель: | |
| Габаритные размеры, мм | 1290×1290×2300 |
| Змеевик наружный, ш х в, мм | 950 х 1894 |
| Змеевик внутренний, ш х в, мм | 740х 1945 |
| Общая длина змеевиков, м | 219 |
| Общий объём змеевиков, м3 | 0,275 |
| Масса, кг | 1310 |
| 2.Насос питательный | 1.3ПТ50Д2 |
| 3.Вентилятор | 35.02.01.200-01 литой корпус, лопатки рабочего колеса заклепаны цельными стальными заклепками |
| 4.Топливный насос | НШ-10 |
| 5.Подвод топлива к горелочному устройству | Осуществлен с помощью гибких рукавов высокого давления |
| 6.Защита оборудования топливной системы от превышения давления | Предохранительный клапан |
|
7.Контрольно-измерительные приборы и автоматика (КИПиА): |
Аналого-цифровая система управления |
| 8.Привод работы насоса | Через четырехвальный редуктор |
| 9. Приборы учета | Виброустойчивые манометры. |
| 10.Системы безопасности | Автономная система аварийного глушения двигателя автомобиля при разрыве змеевиков Система автоматического пожаротушения Напорная линия закрыта кожухом Система сбора утечек нефти |
| 11.Система подогрева | Подогрев насоса и топливного бака верхнего оборудования выхлопными газами автомобиля |
| Технические характеристики | |
| Нагреваемая среда | нефть сырая, вода |
| Производительность, м3/ч | 12; 0,5 |
| Температура нагрева нефти, оС | |
| безводной | 150 10 |
| обводненной до 30% | 122 5 |
| Температура нагрева воды, оС, не более | 90 |
| Давление рабочее, МПа (кгс/см2) | 16 1 (160 10) |
| Теплопроизводительность, кДж/ч, расчетная | 3,22х106 |
| Топливо, используемое при работе | дизельное автотракторное ГОСТ 305 |
| Расход топлива на нагрев нефти, кг/ч | 115 |
| Удельный расход топлива на нагрев нефти, кг/кДж, расчетный | 0,035х10-3 |
| Давление топлива, МПа, не более | 1,5 |
| Время достижения max температуры нагрева нефти, мин., не более | 15 |
| Вместимость топливного бака, м3 | 1 |
| Привод всех механизмов агрегата | от тягового двигателя автомобиля |
| Соответствующая частота вращения приводного вала, об/мин: | |
| Насоса 1.3 ПТ 50 Д2 | 465 |
| Насоса НШ 10-3 | 980 |
| Вентилятора | 3000 |
| Средства безопасности | |
| Огнетушитель | 1 шт. – ОУ-2 с креплениями |
| Медицинская аптечка | 1 шт. (ГОСТ Р41.27-2001) |
| Упор противооткатный | 2 шт. с кронштейнами. |
