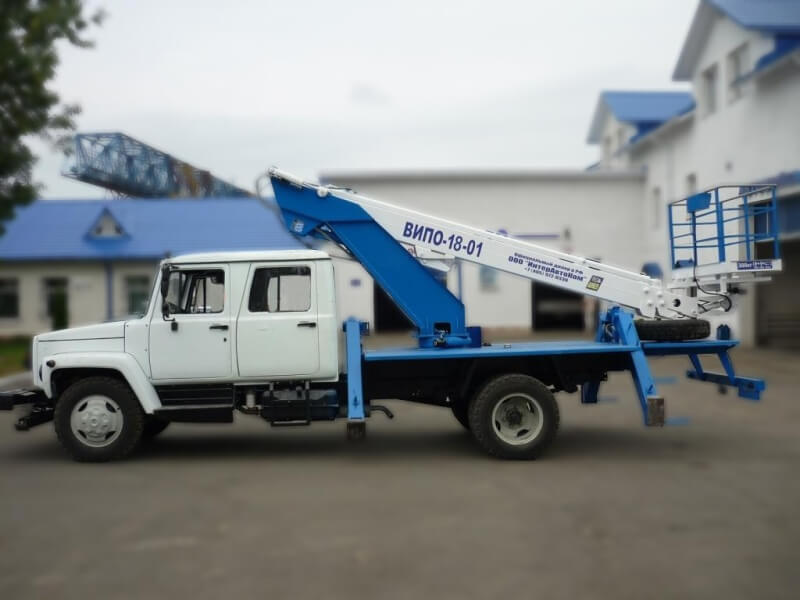

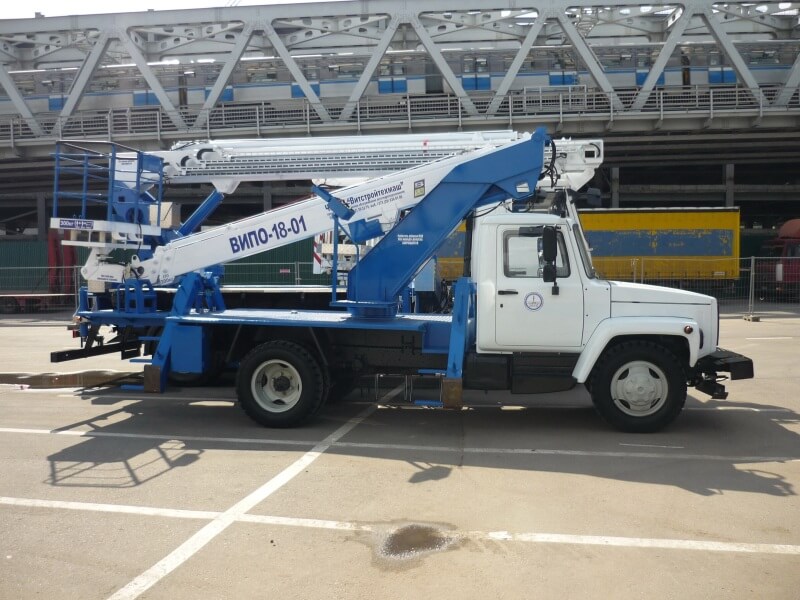

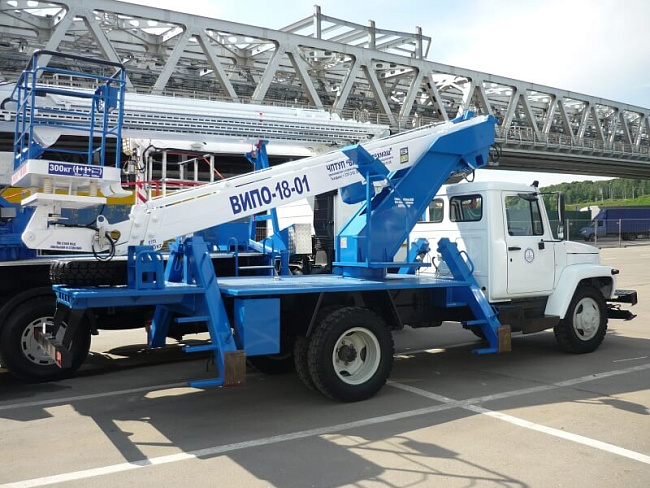

Подъемник автомобильный гидравлический ВИПО-18-01 на базовом шасси ГАЗ 3309. Гидравлический, телескопический, полноповоротный подъемник предназначен для подъема рабочих с инструментами и материалами на высоту до 18 м для производства строительных, монтажных, ремонтных и других видов работ. Конструкция рабочего органа подъемника - телескопическая 3-х секционная стрела, соединенная с поворотной рамой. Максимальная грузоподъемность составляет 300 кг и вылет 12,5 м. Привод автогидроподъемника осуществляется посредством гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку. Полупропорциональная гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций.
При разработке конструкторской документации и изготовлении подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Nimmet, BPE, Marchesini, Walvoil Hydraulic control system.
Оборудование подъемника может монтироваться на различные автомобильные шасси аналогичные базовому в том числе и на шасси Заказчика.
При изготовлении подъемника учитываются требования и пожелания Заказчика, которые не противоречат требованиям безопасности.

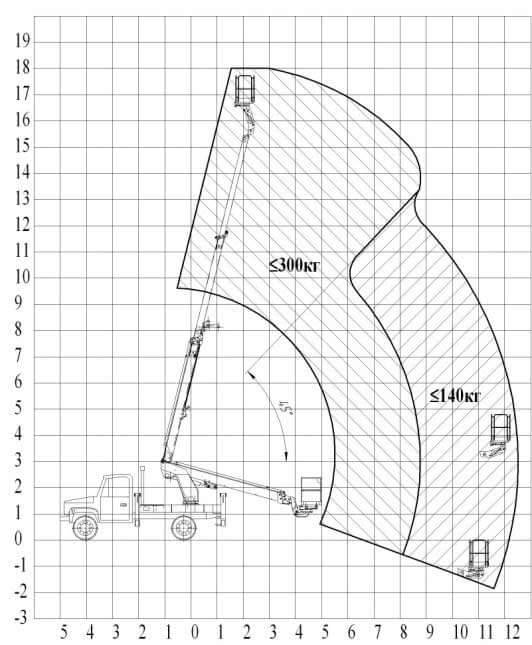

Грузовысотные характеристики подъемника:
Примечание: Завод изготовитель оставляет за собой возможность вносить изменения в схему без ухудшения эксплуатационных параметров

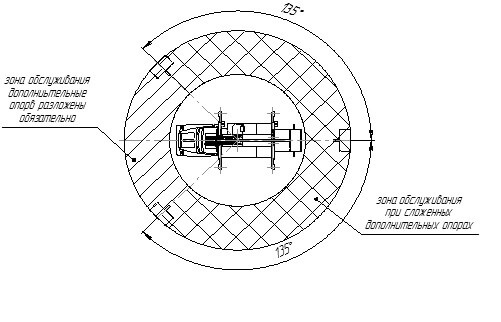

Рабочая зона обслуживания для автогидроподъемников на шасси ГАЗ-3309 и их модификации с двухрядной кабиной.
Габаритные размеры ВИПО-18-01:

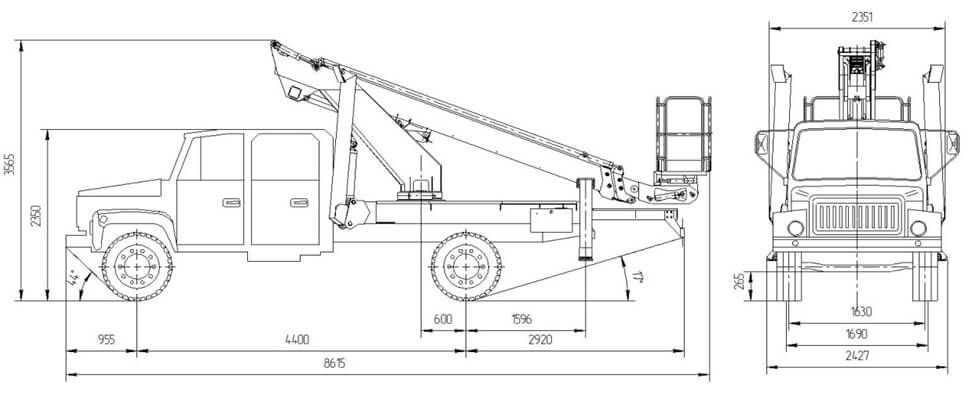

Габаритные размеры ВИПО-18-01 с двухрядной кабиной.
Характеристики подъемника ВИПО-18-01:
| Наименование параметра | Значение параметра подъемника на шасси | |
|---|---|---|
|
Базовое шасси
Наименование параметра
|
ГАЗ 3309
Значение параметра подъемника на шасси
|
ГАЗ 3309 с 2-х рядной 5-ти местной кабиной
Наименование параметра
|
|
Максимальная грузоподъемность люльки, кг.
Значение параметра подъемника на шасси
|
300
Наименование параметра
|
300
Значение параметра подъемника на шасси
|
|
Площадь люльки, м2
Наименование параметра
|
1±0,1
Значение параметра подъемника на шасси
|
1±0,1
Наименование параметра
|
|
Максимальное количество людей в люльке, чел.
Значение параметра подъемника на шасси
|
2
Наименование параметра
|
2
Значение параметра подъемника на шасси
|
|
Рабочая высота подъема, м, не менее
Наименование параметра
|
18
Значение параметра подъемника на шасси
|
18
Наименование параметра
|
|
Вылет стрелы, м, не более
Значение параметра подъемника на шасси
|
12500
Наименование параметра
|
12500
Значение параметра подъемника на шасси
|
|
Максимальная транспортная скорость передвижения, км/ч
Наименование параметра
|
70
Значение параметра подъемника на шасси
|
70
Наименование параметра
|
|
Угол поворота стрелы
Значение параметра подъемника на шасси
|
360°
Наименование параметра
|
360°
Значение параметра подъемника на шасси
|
|
Полная масса подъемника, кг, не более
Наименование параметра
|
8180
Значение параметра подъемника на шасси
|
8180
Наименование параметра
|
|
Габаритные размеры подъемника в транспортном положении, не более, мм:
Значение параметра подъемника на шасси
|
7809х2500х3665
Наименование параметра
|
8615х2500х3665
Значение параметра подъемника на шасси
|
