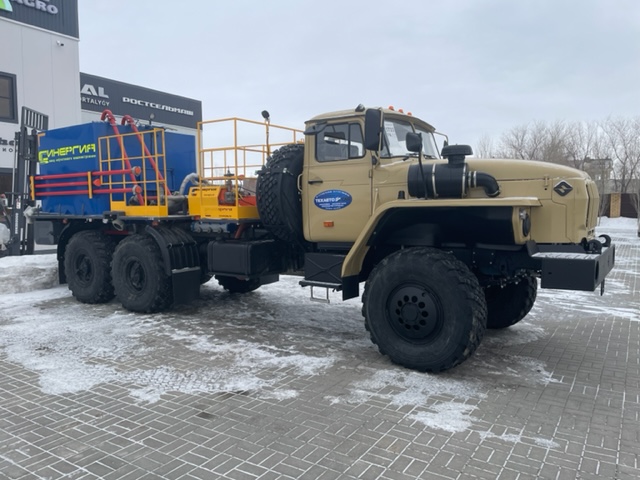

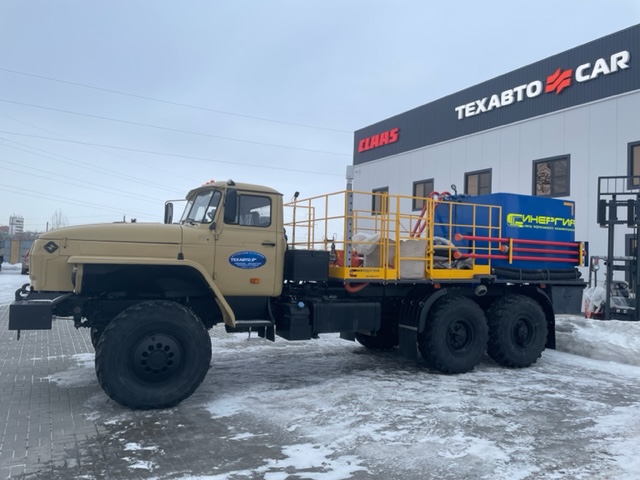

Отгрузка в Актау цементировочного агрегата ЦА-500 на шасси Урал 4320-1951-72 с трехплунжерным насосом

Технические характеристики товара

1

Шасси

Урал 4320-1951-72

2

Подгруппа ТС

3

Тип автомобиля, спецтехники

Агрегат насосный (цементировочный) на шасси автомобиля (6x6) без водоподающего блока

4

Основные технические характеристики

Перекачивание различных жидкостей под высоким давлением. Используется в установках кислотной обработки скважин, гидропескоструйной перфорации, цементирования скважин, а также применяется в качестве бурового насоса.

5

Цвет транспортного средства

RAL 9002

6

Шасси

4320-1951-72

7

Габаритные размеры, мм

9400х2500х3400

8

Год выпуска

2021г. (новый, без пробега)

9

Тип автомобиля, спецтехники

Грузовой

10

Колесная формула/ведущие колеса

6x6 / полный привод

11

Схема компоновки транспортного средства

Капотная, кабина перед двигателем, насосное оборудование после кабины

12

Кабина

Цельнометаллическая, двух дверная, оборудована отопителем, счетчиком моточасов, Сиденья должны быть оборудованы сертифицированными ремнями безопасности в соответствии с правилами ГОСТ Р 41.16-2005 (ЕЭК 0ОО№16) Цвет RAL 5012.

13

Расположение двигателя

переднее продольное

14

Двигатель:

Дизель шестицилиндровый

15

тип

4-тактный, с рядным расположением цилиндров, жидкостной системой охлаждения, турбонаддувом и охлаждением наддувочного воздуха в теплообменнике типа “воздух-воздух”, установленном на транспортном средстве (без системы EGR).

16

мощность, л.с.

275 л.с.

17

Максимальный крутящий момент, брутто, Н·м (кгс·м)

1177 (120)

18

Экологический класс

Соответствие требованиям Технического регламента Таможенного союза (ТР ТС) 018/2011 «О безопасности колесных транспортных средств» в части удовлетворения требованиям двигателей экологическому классу 5, нормируемого Правилами ООН № 24-03 и № 49-05В2 (G) - EURO-5.

19

Количество и расположение цилиндов

6-цилиндровый дизельный двигатель с рабочим объемом 6,65л

20

Топливная система

Аккумуляторного типа, с высокой энергией впрыска и электронным управлением.

21

Конструктивные особенности

Предпусковой подогреватель ДВС с функцией независимого отопителя, диагностический разъем EOBD II, по стандарту SAE J 1962-2, для обеспечения интерфейса с электронным контрольным устройством двигателя (ECU).

22

Сцепление

Фрикционное однодисковое

23

КПП

Механическая

24

Тип

5-ступенчатая, механическая, с синхронизаторами на 2-3 и 4-5 передачах.

25

Число передач

1 - 5,22; 2 - 2,90; 3 - 1,52; 4 - 1,00; 5 - 0,71; Задний ход - 5,22

26

Раздаточная коробка

Механическая двухступенчатая с блокируемым межосевым дифференциалом

27

Рулевое управление

С гидроусилителем двухстороннего действия

28

Передняя подвеска

На двух полуэллиптических рессорах с гидравлическими амортизаторами

29

Задняя подвеска

Балансирная с реактивными штангами

30

Рабочая тормозная система

Барабанного типа с пневмогидравлическим приводом

31

Вспомогательная тормозная система

Тормоз-замедлитель моторного типа

32

Стояночная тормозная система

Тормозной механизм барабанного типа

33

Шины

1200х500-508 156F с регулируемым давлением

34

Карданная передача

Открытая усиленная с шарнирами на игольчатых подшипниках

35

Вместимость топливного бака, л

300

36

Максимальная скорость, км/час

75

37

Полная масса, кг

17 700 (20 500)

38

Габаритные размеры, мм

8980х2500х2950

39

Крепление запасного колеса

Запасное колесо устанавливается за кабиной в специальном держателе. Механизм опускания и подъема колеса с гидравлическим приводом

40

Комплектация автомобиля

Предпусковой подогреватель ДВС с функцией независимого отопителя кабины.

41

буксировочное устройство (4310-2707210, Ют.), проушина буксира, электрические и пневматические выводы для буксировки прицепа.

42

Наличие сертифицированного искрогасителя системы выпуска отработавших газов в соответствии с ГОСТ-53323-2009,

43

Звуковой (зуммер) и световой (аварийные огни) сигнал при движении задним ходом. Дневные ходовые огни.

44

ТС должно быть оборудовано устройством вызова экстренных оперативных служб (УВЭОС), в соответствии с техническими требованиями Правил ЕЭК ООН № 89 с поправками. Установка вызова должна быть указана в паспорте транспортного средства.

45

Контроль

Электронный расходомер с выводом показаний в кабину

46

Трехплунжерный насос высокого давления

Перекачивание различных жидкостей под высоким давлением повышенной износостойкостью плунжеров с навесным планетарным редуктором

47

Полезная гидравлическая мощность

132

48

Диаметр плунжеров, мм

100, 125

49

Наибольшее давление, МПа при диаметре плунжера:

50

100 мм

50

51

125 мм

32

52

Максимальная подача, л/с при диаметре плунжера:

53

100 мм

16

54

125 мм

25

55

Ход плунжера, мм

130

56

Номинальная частота вращения, мин¹

310

57

Условный проход приемного патрубка, мм

100

58

Условный проход напорного патрубка, мм

50

59

Плотность перекачиваемых растворов, кг/м3

1000-2100

60

Масса, кг

1900

61

Габаритные размеры без рам, мм

1800х1000х800

62

КПД установки (не менее), %

80

63

Снаряженная масса автомобиля, кг

13975

64

Кран шаровой Ду50 мм, Мпа 70

70

65

Кран шаровой Ду25 мм, Мпа 70

70

66

Клапан предохранительный со срезным штифтом

До 50 МПА

67

Система обогрева и продувки гидравлической части и картера насоса

68

Емкости

Бак мерный 6 м³, двухсекционный; уровнемер. Цвет бункера RAL 6018.

69

Манифольд и рукава

Напорной линии Ду 50 мм (L= 4 м) – 4 шт, (L= 2 м) - 2 шт, (L= 1 м) - 2шт

70

Рукав приемный с БРС (Ду-100 длина 6 м.)

71

Рукав напорный Ду 50 мм с БРС 2 (L- 12м)- 1 шт.

72

Колено шарнирное - 5 шт.

73

кольцо 065-073-46-2-2 - 5 шт.

74

Манжета БРС 2 - по 5 шт.

75

Запасные части и инструмент

Клапан обратный агрегатный. Гвоздь предохранительный на давление – 23,35,50 МПа -10 шт. Манометр виброустойчивьгй Ду-160 мм 0-50 МПа - 1 шт. Ящик инструментальный - 1 шт.

76

ЗИП к насосу

Комплектация согласно эксплуатационной документации

77

Плунжер Ø125мм

3

78

Пакет уплотнения Ø100мм

3

79

Пакет уплотнения Ø125мм

3

80

Клапан

3

81

Манжета уплотнения лобовой крышки

6

82

Манжета уплотнение крышки клапана

6

83

Приспособление универсальное

1

84

Ключ накидной

1

85

Серьга

1

86

Ключ

1

87

Электрооборудование

Освещение - рабочей зоны агрегата и насоса, пульт управления, контурные огни

88

Гарантия на ВО

12 месяцев или 3000 моточасов со дня подписания акта приема-передачи

89

ЗИП

огнетушитель порошковый 6л - 2 шт.;

90

медицинская аптечка - 1 шт.;

91

знак аварийной остановки - 2 шт.;

92

упор противооткатный с креплением для транспортировки - 2 шт.;

93

искрогаситель с сертификатом соответствия - 1 шт.

94

домкрат- 1шт.

95

набор комбинированных ключей размером от 10-32мм, набор головок 10-32мм (не менее 17 предметов) в кейсе, манометр шинный, шланг для подкачки колес, ступичный ключ.

96

Документация

Паспорт транспортного средства

97

- ОТТС (копия);

98

- Разрешение на применение;

99

- Руководство по эксплуатации насосной установки

100

- Руководство по эксплуатации автомобиля

101

- Наличие отметки в ПТС об уплате утилизационного сбора

102

- заключение экспертизы промышленной безопасности

103

Паспорта; на двигатель, насос, манифольд, краны в/д, предохранительный клапан, шарнирные колена, манометр, счетчик и др.

104

Сертификаты соответствия па установленное оборудование

105

- Свидетельства о приемке

Вместе с товаром поставщик обязан предоставить:

·         паспорт завода-изготовителя на товар;

·         комплект паспортов на комплектующие изделия, на которые предприятием – изготовителем предусмотрена поставка этих документов комплектно с изделиями;

·         сертификат одобрения типа транспортного средства (ОТТС)

·         сертификат соответствия техническому регламенту Таможенного союза «О безопасности колесных транспортных средств»;

·         разрешение на применение поставляемого товара на опасных производственных объектах, выданное уполномоченным органом в области промышленной безопасности РК;

·         руководство по эксплуатации;
