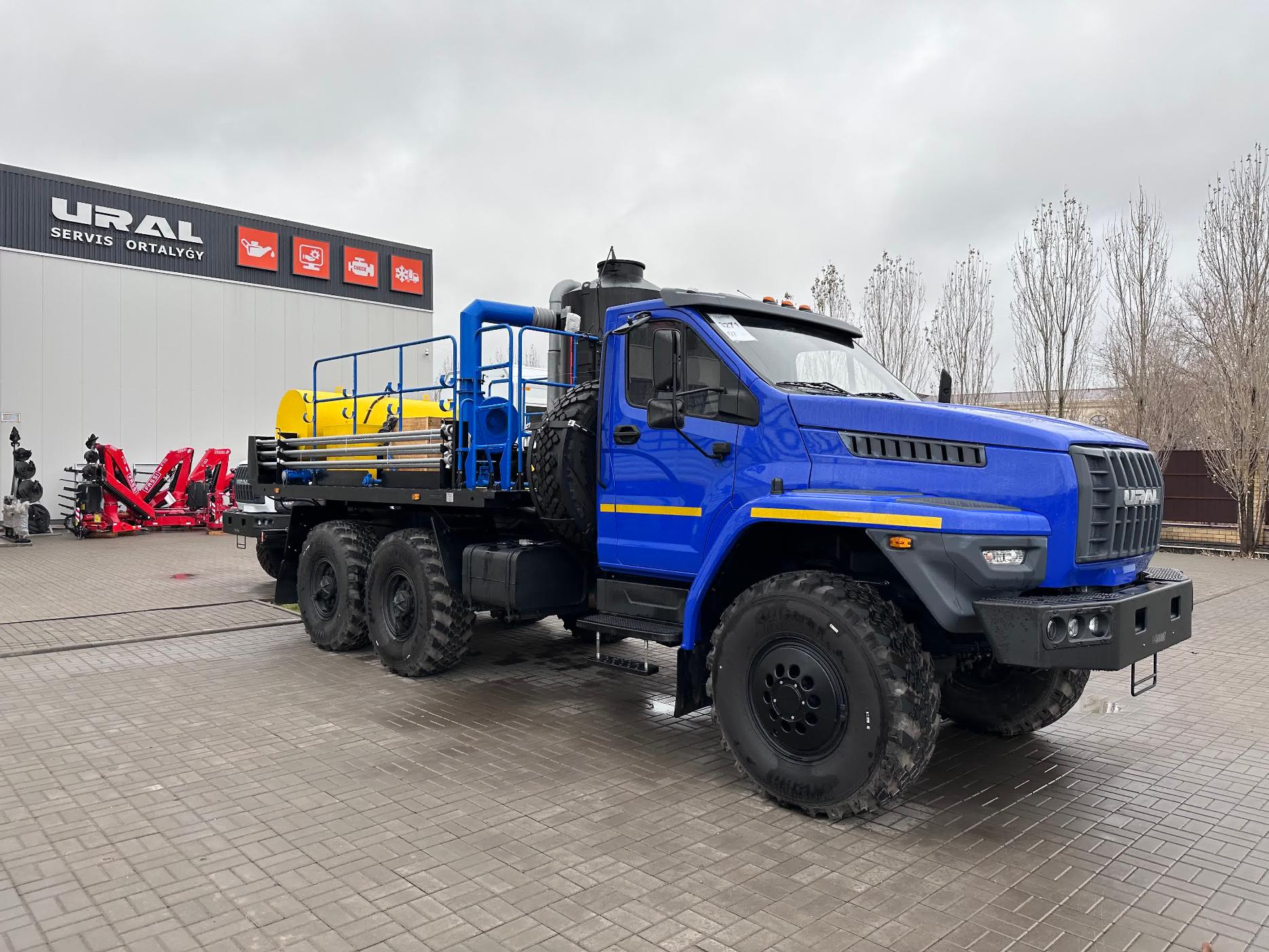

Агрегат депарафинизации скважин АДПМ-12/150 с насосом 1.3ПТ50Д2 на шасси Урал 4320-72 NEXT отгружена в г.Аксай ЗКО
Технические характеристики шасси
|
Базовое шасси |
Урал 4320-72 |
|
Колесная формула |
6х6 |
|
Модель ДВС |
ЯМЗ-53623-10 |
|
Мощность ДВС, л.с. |
273 |
|
Модель КПП |
ЯМЗ-1105 |
|
Размер колес |
425/85 R21 |
|
Тип кабины |
Капотная, без спального места |
Технические характеристики навесного оборудования АДПМ
|
1. Основные параметры |
|
|
1. Нагреватель: |
|
|
Габаритные размеры, мм |
1290×1290×2300 |
|
Змеевик наружный, ш х в, мм |
950 х 1894 |
|
Змеевик внутренний, ш х в, мм |
740х 1945 |
|
Общая длина змеевиков, м |
219 |
|
Общий объём змеевиков, м3 |
0,275 |
|
Масса, кг |
1310 |
|
2. Насос питательный |
1.3ПТ50Д2 |
|
3. Вентилятор |
35.02.01.200-01 литой корпус, лопатки рабочего колеса заклепаны цельными стальными заклепками |
|
4. Топливный насос |
НШ-10 |
|
5. Подвод топлива к горелочному устройству |
Осуществлен с помощью гибких рукавов высокого давления |
|
6. Защита оборудования топливной системы от превышения давления |
Предохранительный клапан |
|
7. Контрольно-измерительные приборы и автоматика (КИПиА): |
Аналого-цифровая система управления |
|
8. Привод работы насоса |
Через четырехвальный редуктор |
|
9. Приборы учета |
Виброустойчивые манометры. |
|
10. Системы безопасности |
Автономная система аварийного глушения двигателя автомобиля при разрыве змеевиков |
|
|
Система автоматического пожаротушения |
|
|
Напорная линия закрыта кожухом |
|
|
Система сбора утечек нефти |
|
11. Система подогрева |
Подогрев насоса и топливного бака верхнего оборудования выхлопными газами автомобиля |
|
2. Технические характеристики |
|
|
Нагреваемая среда |
нефть сырая, вода |
|
Производительность, м3/ч |
12 |
|
Температура нагрева нефти, оС |
|
|
- безводной |
150 |
|
- обводненной до 30% |
122 |
|
Температура нагрева воды, оС, не более. |
90 |
|
Давление рабочее, МПа (кгс/см2) |
16 |
|
Теплопроизводительность, кДж/ч, расчетная |
3,22х106 |
|
Топливо, используемое при работе |
дизельное автотракторное ГОСТ 305 |
|
Расход топлива на нагрев нефти, кг/ч |
115 |
|
Удельный расход топлива на нагрев нефти, кг/кДж , расчетный |
0,035х10-3 |
|
Давление топлива, МПа, не более |
1,5 |
|
Время достижения max температуры нагрева нефти, мин., не более |
15 |
|
Вместимость топливного бака, м3 |
1 |
|
Привод всех механизмов агрегата |
от тягового двигателя автомобиля |
|
Соответствующая частота вращения приводного вала, об/мин: |
|
|
- насоса 1.3 ПТ 50 Д2 |
465 |
|
- насоса НШ 10-3 |
980 |
|
- вентилятора |
3000 |
|
3. Средства безопасности |
|
|
Огнетушитель |
1 шт. – ОУ-2 с креплениями |
|
Медицинская аптечка |
1 шт. |
|
Знак аварийной остановки |
1 шт. (ГОСТ Р41.27-2001) |
|
Упор противооткатный |
2 шт. с кронштейнами. |
